GN 715
侧止推销
标准件
主尺寸
安装尺寸
预加负载
重量
安装工具
说明
D
l1
l2
d1
d2
a1
a2
h
w
x1
x2
F0 [N]
g
型号
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
10
1
GN 715.1-3
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
20
1
GN 715.1-3
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
40
1
GN 715.1-3
5
6.7
11
10
10
2.5
5.7
12
1.6
1.7
1.3
20
3
GN 715.1-5.6
5
6.7
11
10
10
2.5
5.7
12
1.6
1.7
1.3
50
3
GN 715.1-5.6
5
6.7
11
10
10
2.5
5.7
12
1.6
1.7
1.3
100
3
GN 715.1-5.6
6
10.7
11
10
10
3
7.7
12
1.8
1.9
1.4
40
3
GN 715.1-5.6
6
10.7
11
10
10
3
7.7
12
1.8
1.9
1.4
75
4
GN 715.1-5.6
6
10.7
11
10
10
3
7.7
12
1.8
1.9
1.4
150
4
GN 715.1-5.6
8
13.9
13
12
12
4
8.9
14
2.6
2.7
2.1
50
7
GN 715.1-8
8
13.9
13
12
12
4
8.9
14
2.6
2.7
2.1
100
7
GN 715.1-8
8
13.9
13
12
12
4
8.9
14
2.6
2.7
2.1
200
7
GN 715.1-8
10
16.7
17
16
16
5
10.7
18
3.2
3.4
2.7
100
15
GN 715.1-10
10
16.7
17
16
16
5
10.7
18
3.2
3.4
2.7
200
15
GN 715.1-10
10
16.7
17
16
16
5
10.7
18
3.2
3.4
2.7
300
16
GN 715.1-10
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
10
1
GN 715.1-3
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
20
1
GN 715.1-3
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
40
1
GN 715.1-3
5
6
11.5
10
10
2.5
5.7
12
1.6
1.7
1.3
20
3
GN 715.1-5.6
5
6
11.5
10
10
2.5
5.7
12
1.6
1.7
1.3
50
3
GN 715.1-5.6
5
6
11.5
10
10
2.5
5.7
12
1.6
1.7
1.3
100
3
GN 715.1-5.6
6
10
11.5
10
10
3
7.7
12
1.8
1.9
1.4
40
3
GN 715.1-5.6
6
10
11.5
10
10
3
7.7
12
1.8
1.9
1.4
75
4
GN 715.1-5.6
6
10
11.5
10
10
3
7.7
12
1.8
1.9
1.4
150
4
GN 715.1-5.6
8
13
14
12
12
4
8.9
14
2.6
2.7
2.1
50
7
GN 715.1-8
8
13
14
12
12
4
8.9
14
2.6
2.7
2.1
100
7
GN 715.1-8
8
13
14
12
12
4
8.9
14
2.6
2.7
2.1
200
7
GN 715.1-8
10
16
18
16
16
5
10.7
18
3.2
3.4
2.7
100
15
GN 715.1-10
10
16
18
16
16
5
10.7
18
3.2
3.4
2.7
200
14
GN 715.1-10
10
16
18
16
16
5
10.7
18
3.2
3.4
2.7
300
16
GN 715.1-10
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
10
1
GN 715.1-3
5
6.7
11
10
10
2.5
5.7
12
1.6
1.7
1.3
20
1
GN 715.1-5.6
6
10.7
11
10
10
3
7.7
12
1.8
1.9
1.4
40
1
GN 715.1-5.6
8
13.9
13
12
12
4
8.9
14
2.6
2.7
2.1
50
3
GN 715.1-8
10
16.7
17
16
16
5
10.7
18
3.2
3.4
2.7
100
6
GN 715.1-10
3
4
7
6
6
1.5
3.5
7
0.9
1
0.75
10
1
GN 715.1-3
5
6
11.5
10
10
2.5
5.7
12
1.6
1.7
1.3
20
1
GN 715.1-5.6
6
10
11.5
10
10
3
7.7
12
1.8
1.9
1.4
40
2
GN 715.1-5.6
8
13
14
12
12
4
8.9
14
2.6
2.7
2.1
50
3
GN 715.1-8
10
16
18
16
16
5
10.7
18
3.2
3.4
2.7
100
7
GN 715.1-10
Technical information
本体
光铝。
- SA型：无垫圈。常规通用，可以在无机械加工残渣的环境中使用。最高工作温度：250°C。
- SB型：带NBR合成橡胶垫圈。常规通用也可以在有机械加工残渣的环境中
使用。最高工作温度：120°C
（切勿接触卤化碳、含磷酸酯基的液压油、硝化碳氢化合物、酮、甲苯和强酸）。
摆动销
蓝钝镀锌硬化钢。
- KA型：聚甲醛基（POM）高科技聚合体，无垫圈。
- KB型：聚甲醛基（POM）高科技聚合体，带NBR合成橡胶垫圈。
弹簧
钢质：
- 低弹簧负荷（灰色）
- 中等弹簧负荷（黑色）
- 高弹簧负荷（银色）。
按需可有以下附件备选
可提供GN 715.2型偏心衬套（参见第569页），以便更加精确地调节侧止推销，从而实现不同定位。
可按客户需求提供以下形式的特殊订制（如订货数量充足）
GN714：不带侧365系统维护不给提款怎么办_365速发_365bet中文 ，带有螺纹的侧插底座。
特征及应用

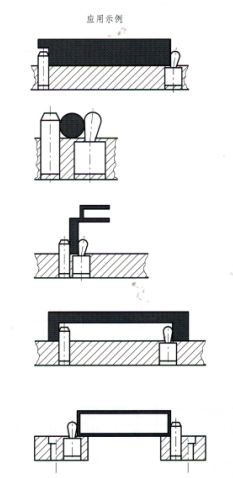

GN715型侧止推销为用于定位及锁定加工件的实用型多用元件。可用于钻孔、碾磨、攻丝、焊接、铜焊、打印、安装、雕刻等操作。
侧止推销安全可以替代成本昂贵的设备，占用空间小，可方便地安装在符合H8规定的公差的钻孔中。为更易于安装侧止动销，建议使用GN715.1型装配工具（订购时请注明相应侧止动销的直径“D”，如：GN715.1-8）。
铝质本体上的滚花可防止销滑出安装孔。

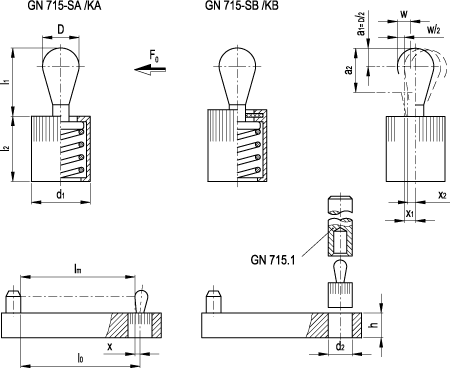

技术说明
w = 摆动销从初始位置开始运动
F = 侧负载 [N] Fo = 预加负载
1.1 x Fo = 最终负载
a2 - a1 = 触点面积（建议）
x = 受销移动的影响，销轴与触点间的距离相当于w/2
x1 = 触点a1的距离x
x2 = 触点a2的距离x
lo = 从止动销附件的中心到部件支撑点的距离
lo = lm+x，式中，lm =部件的平均长度（l最大 + l最小）：2
对于a1与a2间的触点，数值X通过在x1与x2之间插入值获得。
按上述说明，摆动销的移动可弥补待加工件的标准公差。
