HCZ.
柱式液位指示器
LESA 原创设计
|
标准件 |
主尺寸 |
安装孔 |
温度计刻度 |
C # |
重量 |
|||||||||||
|
代码 |
说明 |
f |
d |
A |
B |
C |
L |
e |
m |
r |
d '-0.2 |
f '±0.2 |
°C |
°F |
[Nm] |
g |
|
HCZ.76 |
76 |
M10 |
22 |
15 |
22 |
99 |
40 |
18 |
11.5 |
10.5 |
76 |
- |
- |
12 |
90 |
|
|
HCZ.76/T |
76 |
M10 |
22 |
15 |
22 |
99 |
40 |
18 |
11.5 |
10.5 |
76 |
20÷100 |
68÷210 |
12 |
91 |
|
|
HCZ.127 |
127 |
M12 |
22 |
15 |
22 |
150 |
80 |
23 |
11.5 |
12.5 |
127 |
- |
- |
12 |
120 |
|
|
HCZ.127/T |
127 |
M12 |
22 |
15 |
22 |
150 |
80 |
23 |
11.5 |
12.5 |
127 |
0÷100 |
32÷210 |
12 |
121 |
|
|
HCZ.76-P |
76 |
M10 |
22 |
17.5 |
27 |
105 |
40 |
18 |
14.5 |
10.5 |
76 |
- |
- |
12 |
101 |
|
|
HCZ.76/T-P |
76 |
M10 |
22 |
17.5 |
27 |
105 |
40 |
18 |
14.5 |
10.5 |
76 |
20÷100 |
68÷210 |
12 |
102 |
|
|
HCZ.127-P |
127 |
M12 |
22 |
17.5 |
27 |
156 |
80 |
23 |
14.5 |
12.5 |
127 |
- |
- |
12 |
138 |
|
|
HCZ.127/T-P |
127 |
M12 |
22 |
17.5 |
27 |
156 |
80 |
23 |
14.5 |
12.5 |
127 |
0÷100 |
32÷210 |
12 |
139 |
|
Technical information
材料
透明聚酰胺基（PA-T）高科技聚合体。耐冲击度高、溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯。.避免与酒精或含酒精的洗涤剂接触。
螺钉与螺母
镀锌钢。
密封环
NBR合成橡胶。
反差屏
白色喷涂铝。固定卡子设置在适当的外部尾槽中，可防止屏幕直接接触液体，从而可避免因高温下液体长时间作用而出现泛黄现象。
可在安装前取下，以设置标志和文字。例如，MAX-MIN（最大-最小）。
保护框
玻璃纤维加固聚酰胺基（PA）超级高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。整件供货，用螺丝刀拆卸。
标准型号

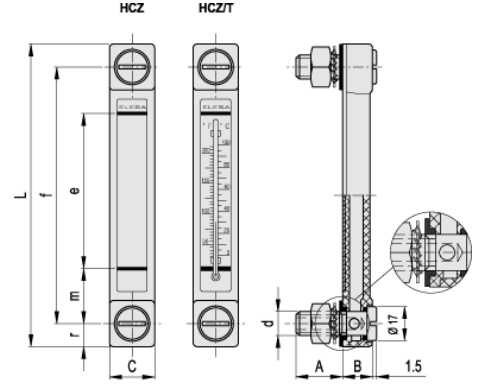

- HCZ: 不带温度计，不带保护框。
- HCZ/T: 带温度计，不带保护框。

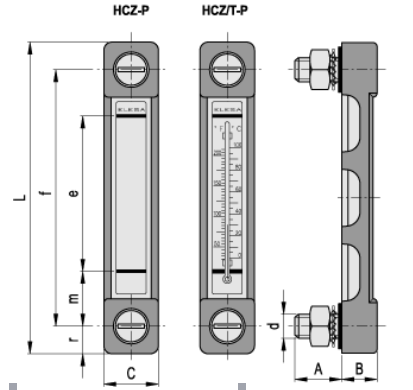

- HCZ-P: 不带温度计，带保护框。
- HCZ/T-P: 带温度计，带保护框。
安装
- 当螺母可以从容器内固定时，可用附带的固定螺钉和螺母安装。
- 当螺母不能从容器内安装且容器壁够厚时，可在容器壁上开两个孔，直接用附带的螺钉安装，无需螺母。
为保证O型密封环的最佳密封性能，建议对螺母施加表中所列的最大力矩，且密封环贴合面的粗糙度应为Ra=3µm。
最高连续工作温度
90°C（带油液）。
可按需提供以下特殊型号（如订货数量充足）
- HCZ.127：带M10螺钉和螺母。
- 抗紫外线透明高科技聚合体指示器。
特征及性能
通过超声波焊接装配，以确保绝对密封。指示器本体完全由透明材料制成，通过超声波焊接装配，以确保绝对密封。
即使从侧面也能以最清晰的视度观察到油位。
可视度和温度读数因弧形管壁有视镜放大的效果。
任何震动均被保护框吸收，并被直接传导至容器壁上，因为指示器是悬浮在橡胶密封垫圈之间的。
保护框的正面宽阔，两侧各有三个凹槽，加之指示器完全由透明材料制成，即使从侧面也可保证最大液位可视度。
技术参数
在23℃的温度下，对CB68型液压系统的矿物油进行实验室试验（根据ISO3498），
且在试验中逐渐增压，该产品焊接处可承受的压力最大值如下：
- HCZ.76 18 bar 钻孔模板
- HCZ.127 18 bar
世界杯买球平台
在任何情况下，均建议根据实际工作情况验证产品的适用性。如所用指示器需接触其它油料或液体，或需在不同的压力和温度下使用指示器，请联系ELESA技术部，或进行测试，以保证正常使用。
