HCV-E-STL
柱式液位指示器
标准件
主尺寸
C#
重量
代码
型号
f
d
A
B
C
H
L
e
l
l1
m
s
d'-0.2
f'±0.2
[Nm]
G
11056
HCV.76-E-STL-NO-M10
76
M10
20
19.5
30.5
55
102
43.5
40
20
13
53
10.5
76
12
133
11057
HCV.76-E-STL-NC-M10
76
M10
20
19.5
30.5
55
102
43.5
40
20
13
53
10.5
76
12
133
11117
HCV.127-E-STL-NO-M12
127
M12
20
19.5
30.5
55
153
97
50
30
13
63
12.5
127
12
153
11118
HCV.127-E-STL-NC-M12
127
M12
20
19.5
30.5
55
153
97
50
30
13
63
12.5
127
12
153
11127
HCV.254-E-STL-NO-M12
254
M12
20
19.5
30.5
55
280
224
50
30
13
63
12.5
254
12
180
11128
HCV.254-E-STL-NC-M12
254
M12
20
19.5
30.5
55
280
224
50
30
13
63
12.5
254
12
180
透明聚酰胺基（PA-T）高科技聚合体。抗冲击、耐溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯。
避免与酒精或含酒精的洗涤剂接触。
镀锌钢。
阶梯状封条用于密封容器壁,螺钉头部下衬NBR合成橡胶O形环。
建议密封环贴合面的粗糙度应为Ra = 3 µm。
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，内置磁性元件用以在浮子到达图纸所示的触发位置时，激活电触头。(根据ISO3498，在23℃下使用CB68型矿物油测得的数据）。
玻璃纤维加固聚酰胺基（PA）高科技聚合体、黑色，带两根导线的内置继电器（簧片）和电子温度探针，探针由铂电阻制定，可根据温度变换自身的欧姆电阻。
正确安装参见 警告.
内置电缆接头和触点固定座。前部或轴向输出（上部或下部）溅水防护(保护等级为IP65级，参见表 EN 60529 表-).
白色喷涂铝。固定卡子设置在适当的外部尾槽中，可防止屏幕直接接触液体。
可在安装前取下，以在所需位置设置标志和文字。例如，MAX-MIN（最大-最小）。
HCV-E-STL-NO： 带常开电触点(NO)
HCV-E-STL-NC： 带常闭电触点(NC)。
90°C (含油)。
HCV-E-STL 柱式液位指示器除可实现可视控制外，在油位降至最低时发出一种模拟油温电信号。
通过超声波焊接装配，以确保绝对密封。
由于连接器的侧面输出，HCV-E-STL 液位指示器在最低液触发位传感器。
即使从侧面也可保证最高液位的可视度
透镜更有利于观察液位
在23℃的温度下，对CB68型液压系统的矿物油进行实验室试验（根据ISO3498），该产品焊接处可承受的压力最大值如下：18 bar ( HCV.76 ) 18 bar ( HCV.127 ) 12 bar (HCV.254)。
需接触其它液体或需在不同的压力和温度下使用指示器，请联系ELESA技术部，
在任何情况下，均建议根据实际工作情况验证产品的适用性。
HCV-E-STL-NO： 到达最低液位电触头关闭。
HCV-E-STL-NC： 电触点在达到最低液位。
电气特性
最低液位传感器
电源供应
AC/DC
电触点
NO常开
NC常闭
最高应用电压
NO: 140 Vac, 200 Vdc
NC: 140Vac, 150 Vdc
最大切换电流
1 A
最大电流
NO: 1.2A
NC: 2A
最大交换功率
NO: 10 Va
NC: 20 Va
电缆接头
Pg 7 (用于连套直径为Ø 6 或 7 mm的电缆)
导体截面
Max. 1.5 mm2
勿将此指示器靠近磁场安装
温度传感器的工作原理是测量铂元件的电阻变化：100 ohm = 0°C,138.4 ohm = 100°C。
在较小的温度范围内，温度（T）与电阻（R）间的函数近似于直线：例如，假设0℃至100℃的温度范围内为直线，则50℃时的误差为0.4℃。

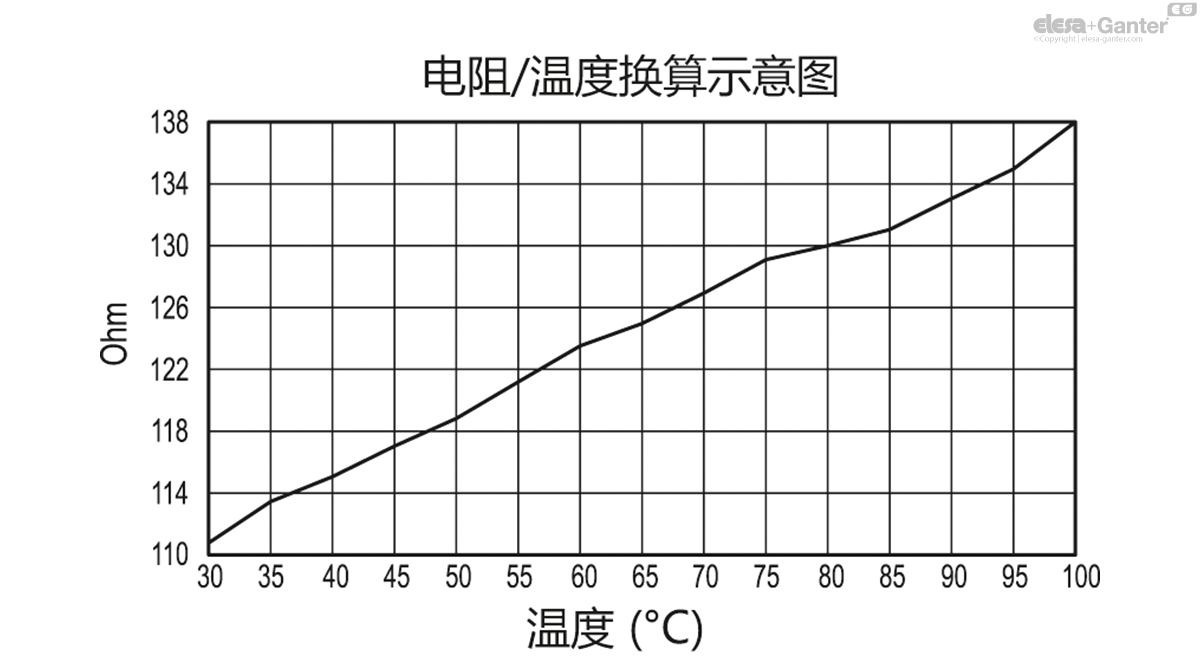

为精确测量，须将电阻设为直线，以给出准确温度。国际温度标准（ITS-90）是对电阻与温度间函数的最新定义。 图示为直接测定触头电阻值的电阻与温度间的函数，该函数通过实验室试验测得。我们建议设置补偿热耗散及电缆电阻的系统。
温度变化1℃，电阻将变化0.384ohm，因此，测量电阻时，即便是出现小误差，也可能导致温度测量上的大误差。
由于信号电平较低，须保持所有线缆远离电缆、电动机、开关装置及其它可能发出电噪声的装置。使用一端带屏蔽装置的屏蔽电缆，可减少干扰。
所用电缆较长时，须检查测量装置是否能控制该电缆的电阻。
电气特性
温度探针
电源供应
AC/DC
最大电流
1mA
电缆接头
Pg 7 (用于连套直径为Ø 6 或 7 mm的电缆)
导体截面
Max. 1.5 mm2
勿将此指示器靠近磁场安装
带不锈钢螺钉、螺母、垫圈的液位指示器。
液位指示器 HCV.76，配有 M12 螺钉。
与含酒精的液体一起使用的液位指示器。
抗UV透明科技聚合体液位指示器
拧松传感器上的固定螺钉，取下传感器托架，拧开电缆护座，将接头从托架上取下。
将电缆滑入接头（标准接头），并将电线连至相应最低液位传感器接头支架的1和2端子，或连接至最高温度传感器的3端子并接地。
将接触支座压入所需位置的接触接头，完成安装。
用轴向固定螺钉将接头固定在传感器托架上，随后拧紧电缆护座。
材料
螺丝，螺母和垫圈
密封垫圈
浮子
液位和温度传感器支架
旋转接头
反差屏
最高连续工作温度
特征及性能
技术参数
最低液位电子传感器的功能
电子温度探针的功能
按需提供的特殊型号
接头安装说明
