GN 822

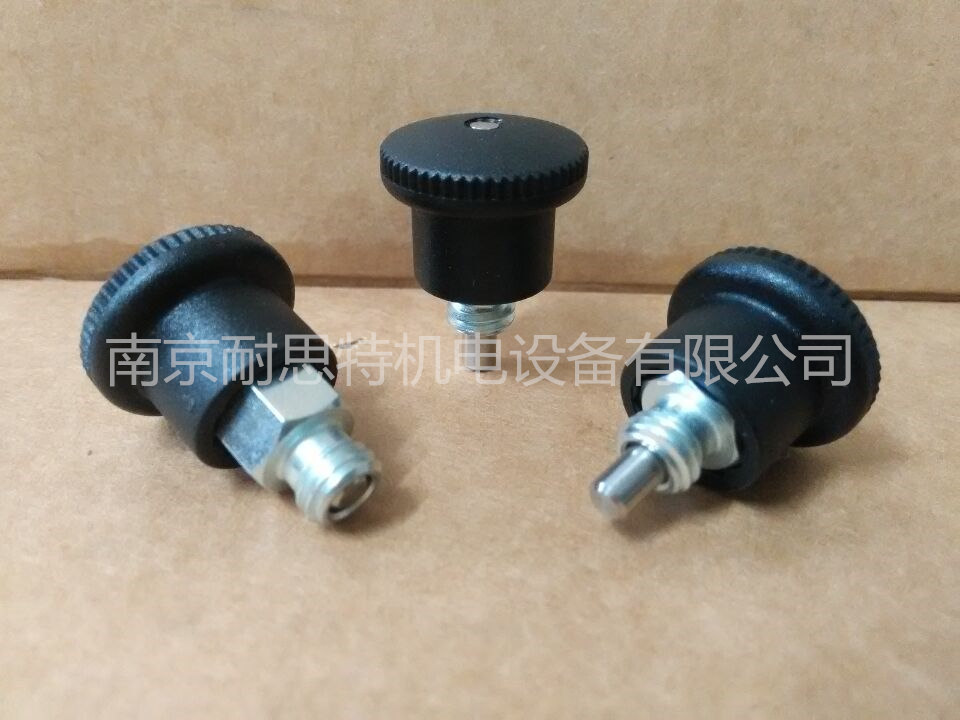

小型分度销
|
标准件 |
主尺寸 |
弹簧压力 |
重量 |
|||||||||
|
说明 |
d1 |
d2 |
d3 |
d4 |
l1 |
l2 |
l2 |
l4 |
A/F |
预压 |
最大压载 |
g |
|
4 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
13 |
|
|
5 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
|
6 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
24 |
|
|
7 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
25 |
|
|
4 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
|
5 |
M8x0.75 |
21 |
15 |
26.5 |
5 |
5 |
3.5 |
10 |
4.5 |
12 |
14 |
|
|
6 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
24 |
|
|
7 |
M10x1 |
25 |
18 |
34 |
7 |
7 |
4.5 |
12 |
5 |
18 |
25 |
|
Technical information
镀锌钢。
AISI303不锈钢。建议安装于公差为+0.05/+0.1的孔内。
聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
- B型：无定止位。
- C型：带定止位 - 拉动捏手，并将其转动30°
当分度销安装到薄壁时，可以选用带黑色氧化涂层的GN609型定距衬套，来弥补螺纹长度。
由于尺寸小巧，GN822小型分度销特别适用于装配金属薄板。高科技聚合体滚花捏手可在操作过程中提供安全、可靠的握紧力。
销头缩回时，露出金属本体上的平面，因此，仅需使用六角扳手便可轻松装配并拧紧该类小型分度销。
