GN 607.1
带定止位的分度销
|
标准件 |
主尺寸 |
弹簧压力 |
轴向夹紧力 [N] |
重量 |
|||||||||
|
说明 |
d1 -0.02/-0.04 |
d2 |
d3 |
e ˜ |
l1 |
l2 min. |
l3 -0.15 |
l4 |
A/F |
预压 |
最大压载 |
g |
|
|
6 |
M12x1.5 |
25 |
19.6 |
45 |
6 |
10 |
5 |
17 |
7 |
8.5 |
400 |
34 |
|
|
8 |
M16x1.5 |
31 |
21.9 |
54 |
8 |
12 |
6 |
19 |
14 |
15.5 |
500 |
59 |
|
|
6 |
M12x1.5 |
25 |
19.6 |
45 |
6 |
10 |
5 |
17 |
7 |
8.5 |
400 |
42 |
|
|
8 |
M16x1.5 |
31 |
21.9 |
54 |
8 |
12 |
6 |
19 |
14 |
15.5 |
500 |
75 |
|
Technical information
钢质，黑色氧化处理。
黑色氧化处理钢材制成，销头作硬化处理。建议安装于公差符合H7规定的孔内。
钢质，黑色氧化处理。
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
- A型：带捏手，无锁紧螺母。
- AK型：带捏手及锁紧螺母，符合ISO8675。
当分度销安装到薄壁时，可以选用带黑色氧化涂层的定距衬套，来弥补螺纹长度。

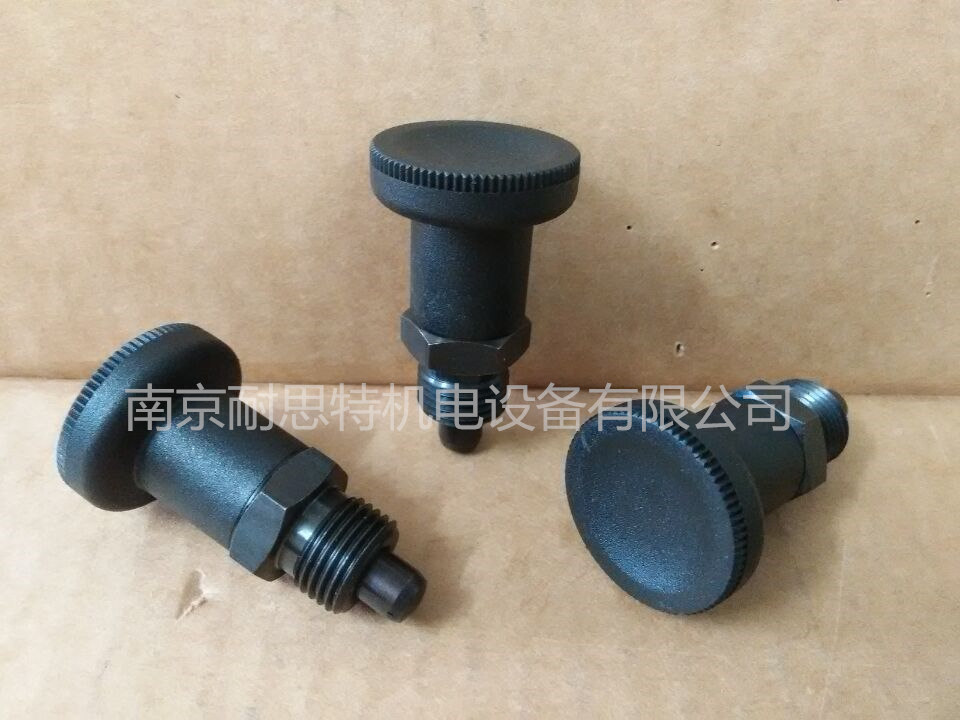

GN607.1型带定止位的分度销尺寸紧凑，可用于金属薄板安装及需将销头锁定于缩回位置的场合。
