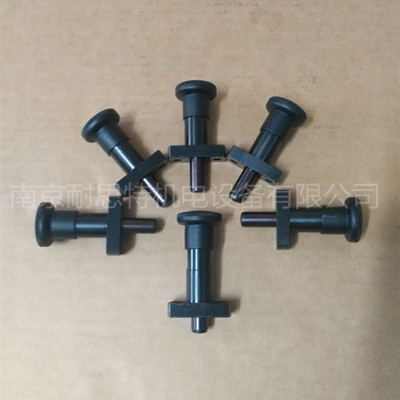

GN 817.3

分度销

标准件	主尺寸												弹簧压力		重量
说明	d1 h7	l1	l2	l3	b	d2	d3	d4	k	l4	l5	l6	预压	最大压载	g
GN 817.3-8-20-B	8	20	10	10	16	28	5.5	38	26	51	8	27	8.5	28	78
GN 817.3-8-22-B	8	22	10	12	16	28	5.5	38	26	51	8	27	8.5	28	80
GN 817.3-8-26-B	8	26	10	16	16	28	5.5	38	26	51	8	27	8.5	28	82
GN 817.3-8-30-B	8	30	10	20	16	28	5.5	38	26	51	8	27	8.5	28	84
GN 817.3-10-22-B	10	22	12	10	16	28	5.5	38	26	51	8	27	9.5	38	60
GN 817.3-10-24-B	10	24	12	12	16	28	5.5	38	26	51	8	27	9.5	38	77
GN 817.3-10-28-B	10	28	12	16	16	28	5.5	38	26	51	8	27	9.5	38	79
GN 817.3-10-32-B	10	32	12	20	16	28	5.5	38	26	51	8	27	9.5	38	80
GN 817.3-8-20-C	8	20	10	10	16	28	5.5	38	26	51	8	27	8.5	28	80
GN 817.3-8-22-C	8	22	10	12	16	28	5.5	38	26	51	8	27	8.5	28	82
GN 817.3-8-26-C	8	26	10	16	16	28	5.5	38	26	51	8	27	8.5	28	83
GN 817.3-8-30-C	8	30	10	20	16	28	5.5	38	26	51	8	27	8.5	28	85
GN 817.3-10-22-C	10	22	12	10	16	28	5.5	38	26	51	8	27	9.5	28	80
GN 817.3-10-24-C	10	24	12	12	16	28	5.5	38	26	51	8	27	9.5	28	83
GN 817.3-10-28-C	10	28	12	16	16	28	5.5	38	26	51	8	27	9.5	28	80
GN 817.3-10-32-C	10	32	12	20	16	28	5.5	38	26	51	8	27	9.5	28	100

Technical information

材料

钢质，黑色氧化处理。

销头

磨光硬化钢。

塑料捏手

聚酰胺基（PA）高科技聚合体，黑色，亚光饰面，不可拆卸。

可供应以下标准型号

- B型：无定止位。
- C型：带定止位。

特征及应用

配合使用GN770型导向衬套时，通过GN817.3型分度销可实现精确定位。用作量尺及平式导向衬套（A型）时，此类分度销适用于需根据销头的尺寸l3来确定衬套长度的场合。
因此，精确定位得益于导向衬套（孔公差符合G6的规定）及销头（孔公差符合h7的规定）的精确度，而非销头内的导向针。所有零件均经硬化剂磨光。显然，衬套的长度还会影响定位的精确度。
带定止位的C型分度销，适用于所有不允许分度销长时间突出在外的场合。在此情况下，需向上提起捏手，并将其向后转动90°。带有锁匙控制的槽口，可防止分度销由于误操作或者振动而发生转动。
