GN 6336.7
带分度销手柄旋钮
|
标准件 |
主尺寸 |
弹簧压力N ≈ |
重量 |
||||||||||
|
说明 |
D |
d1 |
d |
d2 |
d5 |
L |
l1 |
l |
l2 |
s |
预压 |
最大压载 |
g |
|
32 |
M10x1 |
5 |
8.6 |
15.5 |
20 |
5 |
19 |
17 |
10 |
7 |
17 |
21 |
|
|
40 |
M12x1.5 |
6 |
9.9 |
19 |
25 |
6 |
21 |
19 |
12 |
9 |
24 |
35 |
|
|
50 |
M16x1.5 |
8 |
13.9 |
22.5 |
32 |
8 |
28 |
26 |
16 |
11 |
30 |
75 |
|
Technical information
材料
冷拉镀锌钢
销头
硬化钢。建议装与符合G7公差规定的孔配合。
凸轮式捏手
DIN6336型，高冲击强度聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其他化学溶剂。
特征及应用

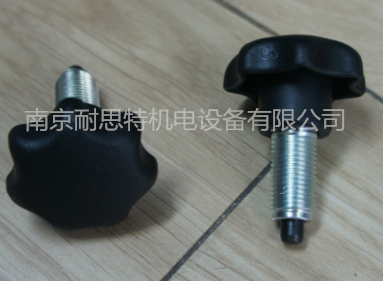

GN6336.7带分度销手柄旋钮，用于对那些要求可调节制动件，须同时进行重新定位、夹紧和锁紧的场合。
通过拉动手柄旋钮，承载弹簧销从其静止位置被拉出。由于手柄旋钮是固定在小的六角头上的，所以手柄旋钮既可用于夹紧又可以用于松开操作。
