GN 615.3

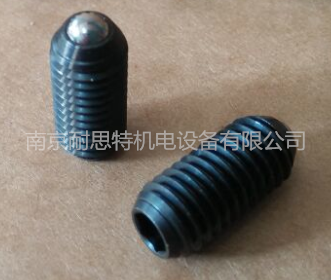

带螺纹的滚珠弹簧锁销
|
标准件 |
主尺寸 |
弹簧压力 |
重量 |
|||||
|
说明 |

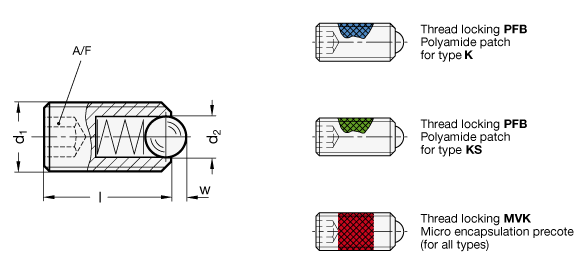

d1 |
d2 |
l ±0.1 |
w |
A/F |
预加负载 |
最大压载 |
g |
|
M3 |
1.5 |
8 |
0.4 |
1.5 |
3 |
4.5 |
2 |
|
|
M4 |
2.5 |
12 |
0.8 |
2 |
6 |
14 |
4 |
|
|
M5 |
3 |
14 |
0.9 |
2.5 |
8 |
14 |
5 |
|
|
M6 |
3.5 |
15 |
1 |
3 |
11 |
18 |
6 |
|
|
M8 |
4.5 |
18 |
1.5 |
4 |
18 |
31 |
10 |
|
|
M10 |
6 |
23 |
2 |
5 |
24 |
45 |
12 |
|
|
M12 |
8 |
26 |
2.5 |
6 |
26 |
49 |
25 |
|
|
M16 |
10 |
33 |
3.5 |
8 |
41 |
86 |
32 |
|
|
M20 |
12 |
43 |
4.5 |
10 |
56 |
111 |
36 |
|
|
M24 |
15 |
48 |
5.5 |
12 |
81 |
151 |
42 |
|
|
M5 |
3 |
14 |
0.9 |
2.5 |
15 |
22 |
1 |
|
|
M6 |
3.5 |
15 |
1 |
3 |
19 |
28 |
2 |
|
|
M8 |
4.5 |
18 |
1.5 |
4 |
36 |
62 |
4 |
|
|
M10 |
6 |
23 |
2 |
5 |
57 |
104 |
8 |
|
|
M12 |
8 |
26 |
2.5 |
6 |
61 |
110 |
13 |
|
|
M16 |
10 |
33 |
3.5 |
7 |
68 |
142 |
32 |
|
|
M20 |
12 |
43 |
4.5 |
10 |
84 |
166 |
36 |
|
|
M24 |
15 |
48 |
5.5 |
12 |
127 |
237 |
42 |
|
Technical information
钢制，黑色氧化处理，带内六角槽。
- K型：硬化钢珠，带正常回弹力的的钢制弹簧。
- KS型：镀锌钢珠，带负重型回弹力的钢制弹簧。
- K-PFB型：
通过蓝色聚酰胺涂层（M3到M16）来锁紧螺纹 （参见038产品目录，第A23页）。
- KS-PFB型：
通过绿色聚酰胺涂层（M3到M16）来锁紧螺纹
（参见038产品目录，第A23页）。
K-PFB/KS-PFB的标识：采用不同长度的标识涂层。
- K-PFB型：
采用蓝色聚酰胺涂层（M20和M24)(参见038样本，A23页）。
- K-MVK、KS-MVK型：
通过红色自粘胶囊颗粒来锁紧螺纹（M20和M24)（参见038样本，A22页）。
GN615.3型带螺纹的滚珠弹簧锁销，是GN 615型弹簧锁销的衍生产品，适用于要求使用内六角螺钉进行固定的特定场合。
