DIN 6335

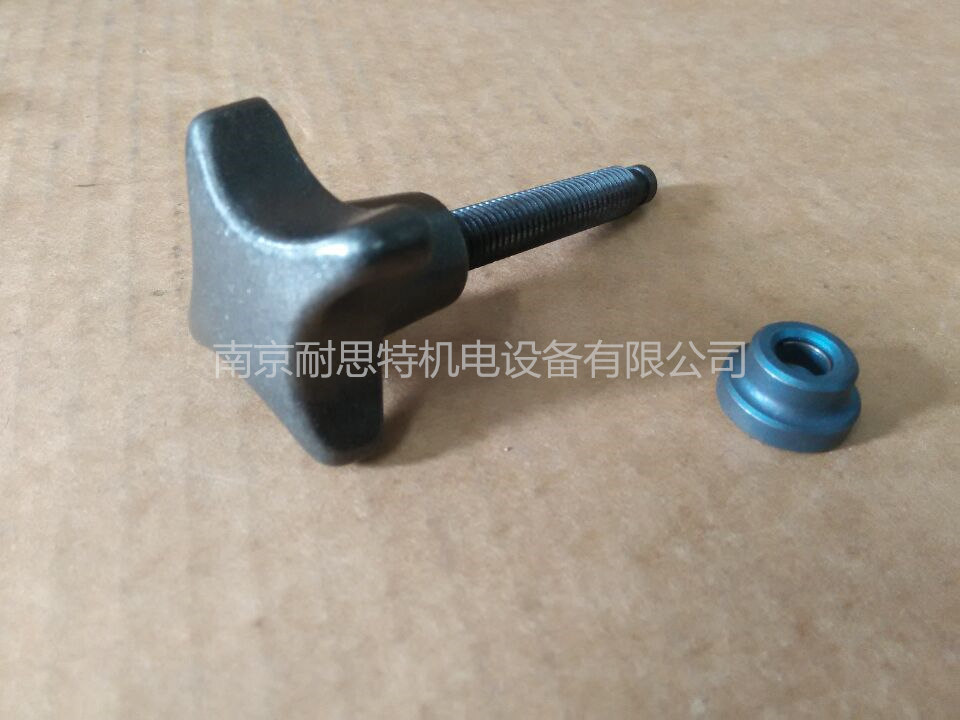

旋钮型夹紧器
标准件 |
主尺寸 |
安装孔 |
重量 |
|||||
说明 |
d1 |
h2 |
h4 |
t2 |
d2 |
d3 H7 |
t1 min. |
g |
32 |
20 |
9 |
- |
- |
B6 |
- |
31 |
|
32 |
20 |
10 |
- |
- |
B6 |
12 |
29 |
|
32 |
20 |
10 |
10 |
M6 |
- |
10 |
28 |
|
32 |
20 |
10 |
- |
M6 |
- |
12 |
30 |
|
40 |
25 |
13 |
- |
- |
B8 |
- |
47 |
|
40 |
25 |
14 |
- |
- |
B8 |
15 |
49 |
|
40 |
25 |
14 |
12 |
M8 |
- |
13 |
60 |
|
40 |
25 |
14 |
- |
M8 |
- |
15 |
60 |
|
50 |
32 |
18 |
- |
- |
B10 |
- |
99 |
|
50 |
32 |
20 |
- |
- |
B10 |
18 |
103 |
|
50 |
32 |
20 |
16 |
M10 |
- |
16 |
101 |
|
50 |
32 |
20 |
- |
M10 |
- |
18 |
105 |
|
63 |
40 |
23 |
- |
- |
B12 |
- |
158 |
|
63 |
40 |
25 |
- |
- |
B12 |
22 |
169 |
|
63 |
40 |
25 |
20 |
M12 |
- |
20 |
180 |
|
63 |
40 |
25 |
- |
M12 |
- |
22 |
200 |
|
80 |
50 |
28 |
- |
- |
B16 |
- |
332 |
|
80 |
50 |
30 |
- |
- |
B16 |
28 |
341 |
|
80 |
50 |
30 |
30 |
M16 |
- |
20 |
329 |
|
80 |
50 |
30 |
- |
M16 |
- |
28 |
350 |
|
100 |
63 |
30 |
- |
- |
B20 |
- |
622 |
|
100 |
63 |
38 |
- |
- |
B20 |
36 |
682 |
|
100 |
63 |
38 |
38 |
M20 |
- |
25 |
640 |
|
100 |
63 |
38 |
- |
M20 |
- |
36 |
715 |

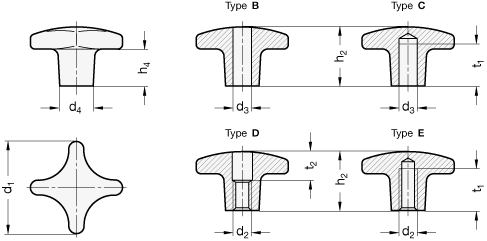

Technical information
球墨铸铁。
- B型:轮毂,带标准H7铰制通孔。
-C型:轮毂,带标准H7铰制盲孔。
- D型:轮毂,带螺纹孔。
-E型:轮毂,带螺纹孔。
- 未钻孔轮毂(A型)。
标准件 |
主尺寸 |
重量 |
||||||
说明 |
d |
L |
d1 h11 |
d2 |
l1 |
l2 |
s |
g |
M6 |
30 |
4.5 |
4 |
2.5 |
6 |
3 |
5 |
|
M6 |
35 |
4.5 |
4 |
2.5 |
6 |
3 |
6 |
|
M6 |
40 |
4.5 |
4 |
2.5 |
6 |
3 |
7 |
|
M6 |
45 |
4.5 |
4 |
2.5 |
6 |
3 |
8 |
|
M6 |
50 |
4.5 |
4 |
2.5 |
6 |
3 |
9 |
|
M8 |
35 |
6 |
5.4 |
3 |
7.5 |
4 |
11 |
|
M8 |
40 |
6 |
5.4 |
3 |
7.5 |
4 |
12 |
|
M8 |
45 |
6 |
5.4 |
3 |
7.5 |
4 |
13 |
|
M8 |
50 |
6 |
5.4 |
3 |
7.5 |
4 |
14 |
|
M8 |
60 |
6 |
5.4 |
3 |
7.5 |
4 |
17 |
|
M8 |
70 |
6 |
5.4 |
3 |
7.5 |
4 |
21 |
|
M10 |
45 |
8 |
7.2 |
4.5 |
9 |
5 |
21 |
|
M10 |
50 |
8 |
7.2 |
4.5 |
9 |
5 |
23 |
|
M10 |
55 |
8 |
7.2 |
4.5 |
9 |
5 |
25 |
|
M10 |
60 |
8 |
7.2 |
4.5 |
9 |
5 |
28 |
|
M10 |
65 |
8 |
7.2 |
4.5 |
9 |
5 |
30 |
|
M10 |
80 |
8 |
7.2 |
4.5 |
9 |
5 |
37 |
|
M12 |
50 |
8 |
7.2 |
4.5 |
10 |
6 |
32 |
|
M12 |
60 |
8 |
7.2 |
4.5 |
10 |
6 |
39 |
|
M12 |
65 |
8 |
7.2 |
4.5 |
10 |
6 |
42 |
|
M12 |
70 |
8 |
7.2 |
4.5 |
10 |
6 |
46 |
|
M12 |
80 |
8 |
7.2 |
4.5 |
10 |
6 |
53 |
|
M12 |
100 |
8 |
7.2 |
4.5 |
10 |
6 |
66 |
|
M16 |
65 |
12 |
11 |
5 |
12 |
8 |
65 |
|
M16 |
70 |
12 |
11 |
5 |
12 |
8 |
83 |
|
M16 |
75 |
12 |
11 |
5 |
12 |
8 |
90 |
|
M16 |
80 |
12 |
11 |
5 |
12 |
8 |
97 |
|
M16 |
100 |
12 |
11 |
5 |
12 |
8 |
121 |
|
M16 |
125 |
12 |
11 |
5 |
12 |
8 |
154 |
|
M20 |
80 |
15.5 |
14.4 |
5.5 |
14 |
10 |
149 |
|
M20 |
90 |
15.5 |
14.4 |
5.5 |
14 |
10 |
171 |
|
M20 |
100 |
15.5 |
14.4 |
5.5 |
14 |
10 |
189 |
|
M20 |
125 |
15.5 |
14.4 |
5.5 |
14 |
10 |
241 |
|
M20 |
150 |
15.5 |
14.4 |
5.5 |
14 |
10 |
292 |
标准件 |
主尺寸 |
重量 |
||||||
说明 |
d |
L |
d1 h11 |
d2 |
l1 |
l2 |
s |
g |
M6 |
30 |
4.5 |
4 |
2.5 |
6 |
3 |
5 |
|
M6 |
35 |
4.5 |
4 |
2.5 |
6 |
3 |
6 |
|
M6 |
40 |
4.5 |
4 |
2.5 |
6 |
3 |
7 |
|
M6 |
45 |
4.5 |
4 |
2.5 |
6 |
3 |
8 |
|
M6 |
50 |
4.5 |
4 |
2.5 |
6 |
3 |
9 |
|
M8 |
35 |
6 |
5.4 |
3 |
7.5 |
4 |
11 |
|
M8 |
40 |
6 |
5.4 |
3 |
7.5 |
4 |
12 |
|
M8 |
45 |
6 |
5.4 |
3 |
7.5 |
4 |
13 |
|
M8 |
50 |
6 |
5.4 |
3 |
7.5 |
4 |
14 |
|
M8 |
60 |
6 |
5.4 |
3 |
7.5 |
4 |
17 |
|
M8 |
70 |
6 |
5.4 |
3 |
7.5 |
4 |
21 |
|
M10 |
45 |
8 |
7.2 |
4.5 |
9 |
5 |
21 |
|
M10 |
50 |
8 |
7.2 |
4.5 |
9 |
5 |
23 |
|
M10 |
55 |
8 |
7.2 |
4.5 |
9 |
5 |
25 |
|
M10 |
60 |
8 |
7.2 |
4.5 |
9 |
5 |
28 |
|
M10 |
65 |
8 |
7.2 |
4.5 |
9 |
5 |
30 |
|
M10 |
80 |
8 |
7.2 |
4.5 |
9 |
5 |
37 |
|
M12 |
50 |
8 |
7.2 |
4.5 |
10 |
6 |
32 |
|
M12 |
60 |
8 |
7.2 |
4.5 |
10 |
6 |
39 |
|
M12 |
65 |
8 |
7.2 |
4.5 |
10 |
6 |
42 |
|
M12 |
70 |
8 |
7.2 |
4.5 |
10 |
6 |
46 |
|
M12 |
80 |
8 |
7.2 |
4.5 |
10 |
6 |
53 |
|
M12 |
100 |
8 |
7.2 |
4.5 |
10 |
6 |
66 |
|
M16 |
65 |
12 |
11 |
5 |
12 |
8 |
65 |
|
M16 |
70 |
12 |
11 |
5 |
12 |
8 |
83 |
|
M16 |
75 |
12 |
11 |
5 |
12 |
8 |
90 |
|
M16 |
80 |
12 |
11 |
5 |
12 |
8 |
97 |
|
M16 |
100 |
12 |
11 |
5 |
12 |
8 |
121 |
|
M16 |
125 |
12 |
11 |
5 |
12 |
8 |
154 |
|
M20 |
80 |
15.5 |
14.4 |
5.5 |
14 |
10 |
149 |
|
M20 |
90 |
15.5 |
14.4 |
5.5 |
14 |
10 |
171 |
|
M20 |
100 |
15.5 |
14.4 |
5.5 |
14 |
10 |
189 |
|
M20 |
125 |
15.5 |
14.4 |
5.5 |
14 |
10 |
241 |
|
M20 |
150 |
15.5 |
14.4 |
5.5 |
14 |
10 |
292 |
Technical information
钢质,黑色氧化处理,等级5.8(抗拉强度为500N/mm²),带内六角头。
- SK型:带硬化处理的端头。
- SKN型:带未经硬化处理的端头。

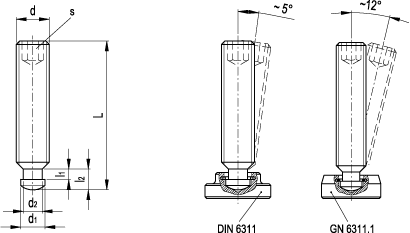

世界杯买球平台 DIN6332型平头螺钉可用于实现不同形式的锁紧系统。在不规则或非平行表面上,我们建议配套使用DIN 6311型(参见第599页)或GN 6311.1型(参见第599页)止推垫,以防止螺钉转动时直接施力于锁紧工件。可用销将手柄杆、旋钮或其它手柄固定安装于螺纹端。
标准件 |
主尺寸 |
重量 |
||||||
说明 |
D |
h |
d1 H12 |
d2 |
h1 |
e~ |
* |
g |
12 |
7 |
4.6 |
10 |
2.5 |
2.2 |
M6 |
4 |
|
16 |
9 |
6.1 |
12 |
4 |
3 |
M8 |
9 |
|
20 |
11 |
8.1 |
15 |
5 |
3.6 |
M10 |
17 |
|
25 |
13 |
8.1 |
18 |
6 |
4.5 |
M12 |
33 |
|
32 |
15 |
12.1 |
22 |
7 |
5.3 |
M16 |
59 |
|
40 |
16 |
15.6 |
28 |
9 |
5.6 |
M20 |
105 |
Technical information
硬化车削钢。
弹簧钢丝。

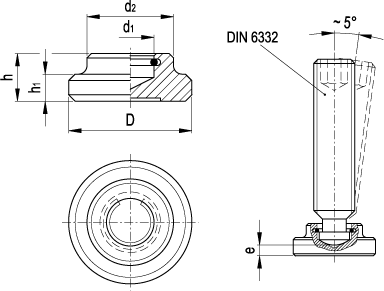

DIN6311型止推垫可通过DIN 6332型平头螺钉(参见第598页)来传递夹紧力。
挡圈可以在螺纹螺栓与止推垫之间,快速形成一个简单的耦合。
此类止推垫适用于不规则或非平行表面,并可防止螺钉由于直接施力于被锁紧工件,而发生旋转运动。
