GN 1130
吊环销
|
标准件 |

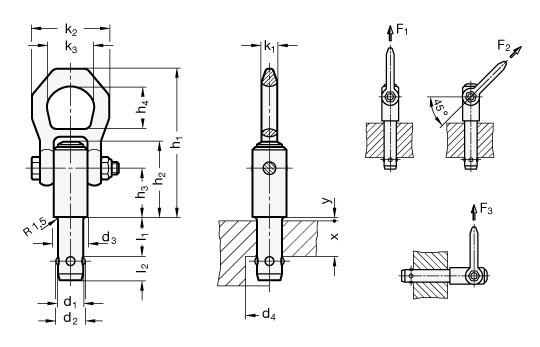

主尺寸 |
额定载荷 kN* |
重量 |
||||||||||||||||
|
说明 |
d1 |
l1 +1 |
d2 |
d3 |
d4 min. |
h1 |
h2 |
h3 |
h4 |
k1 |
k2 |
k3 |
l2 |
xmin. |
y |
F1 |
F2 |
F3 |
g |
|
8 |
10 |
9.35 |
21.5 |
9.9 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
8.75 |
5 |
1.5 |
1.5 |
1.2 |
0.5 |
220 |
|
|
8 |
15 |
9.35 |
21.5 |
9.9 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
8.75 |
5 |
1.5 |
1.5 |
1.2 |
0.5 |
226 |
|
|
8 |
25 |
9.35 |
21.5 |
9.9 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
8.75 |
10 |
1.5 |
1.5 |
1.2 |
0.5 |
229 |
|
|
8 |
35 |
9.35 |
21.5 |
9.9 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
8.75 |
20 |
1.5 |
1.5 |
1.2 |
0.5 |
232 |
|
|
10 |
15 |
11.7 |
21.5 |
12.2 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
10.2 |
5 |
1.5 |
2.7 |
2.4 |
2.1 |
234 |
|
|
10 |
25 |
11.7 |
21.5 |
12.2 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
10.2 |
15 |
1.5 |
2.7 |
2.4 |
2.1 |
239 |
|
|
10 |
35 |
11.7 |
21.5 |
12.2 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
10.2 |
25 |
1.5 |
2.7 |
2.4 |
2.1 |
243 |
|
|
10 |
50 |
11.7 |
21.5 |
12.2 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
10.2 |
40 |
1.5 |
2.7 |
2.4 |
2.1 |
252 |
|
|
12 |
15 |
14.2 |
21.5 |
14.7 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
11 |
5 |
1.5 |
3.5 |
3.2 |
2.8 |
243 |
|
|
12 |
25 |
14.2 |
21.5 |
14.7 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
11 |
10 |
1.5 |
3.5 |
3.2 |
2.8 |
247 |
|
|
12 |
35 |
14.2 |
21.5 |
14.7 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
11 |
20 |
1.5 |
3.5 |
3.2 |
3.8 |
258 |
|
|
12 |
50 |
14.2 |
21.5 |
14.7 |
87.5 |
38.5 |
25.7 |
27 |
11 |
49 |
30 |
11 |
35 |
1.5 |
3.5 |
3.2 |
2.8 |
267 |
|
|
16 |
25 |
18.6 |
25 |
19.2 |
92.5 |
47.5 |
31 |
27 |
11 |
49 |
30 |
15.1 |
10 |
1.5 |
4.8 |
4.5 |
4.1 |
318 |
|
|
16 |
50 |
18.6 |
25 |
19.2 |
92.5 |
47.5 |
31 |
27 |
11 |
49 |
30 |
15.1 |
15 |
1.5 |
4.8 |
4.5 |
4.1 |
350 |
|
|
16 |
75 |
18.6 |
25 |
19.2 |
92.5 |
47.5 |
31 |
27 |
11 |
49 |
30 |
15.1 |
35 |
1.5 |
4.8 |
4.5 |
4.1 |
392 |
|
Technical information
螺杆, 吊环
热处理钢, 磷化锰涂层。
按钮
铝制，红色阳极氧化处理。
弹簧
不锈钢。
可按需提供的特殊型号
- 其它直径 d1。
- 其它长度 l1。
特征及应用
世界杯买球平台 GN 1130 吊环销是采用快捷拆装设计的吊装元件。按下红色铝制按钮即可解除锁珠的锁定状态，使得承重销头插入销孔或从销孔拔出。带有安全法兰的吊环至少可旋转180°，法兰作为防止意外误操作的安全装置。 根据拉伸方向的变化，球头承重螺栓可在固定孔内360°自由旋转。采用该产品，就不必在工件上保留吊装和起重装置（如：承重环）。固定孔的公差只需符合d1 H11，便足堪使用。
