GN 918

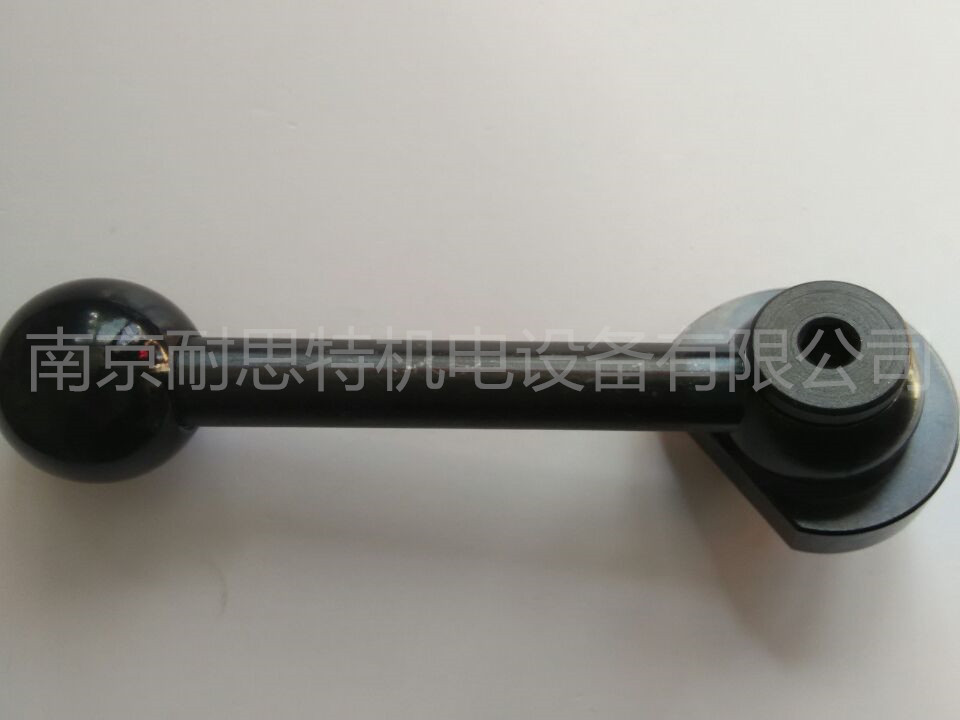

凸轮式锁紧杆
|
标准件 |

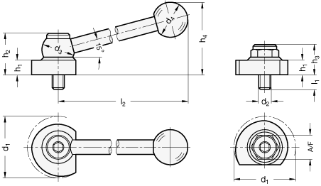

主尺寸 |
螺杆 |
重量 |
||||||||||||
|
说明 |
d1 -0.5 |
d3 |
d4 |
d5 |
d6 |
h1 |
h2 |
h3 |
h4 ≈ |
h5 |
l2 ≈ |
A/F |
d2 |
l1 |
g |
|
40 |
24 |
25 |
10 |
20 |
10 |
31 |
- |
55 |
- |
100 |
- |
M8 |
8 |
180 |
|
|
40 |
24 |
25 |
10 |
20 |
10 |
31 |
- |
55 |
- |
100 |
- |
M8 |
8 |
180 |
|
|
40 |
24 |
25 |
10 |
20 |
10 |
31 |
- |
- |
31 |
100 |
- |
M8 |
8 |
170 |
|
|
40 |
24 |
25 |
10 |
20 |
10 |
31 |
- |
- |
31 |
100 |
- |
M8 |
8 |
170 |
|
|
40 |
- |
- |
10 |
20 |
10 |
- |
21 |
- |
- |
- |
15 |
M8 |
8 |
90 |
|
|
40 |
- |
- |
10 |
20 |
10 |
- |
21 |
- |
- |
- |
15 |
M8 |
8 |
90 |
|
|
50 |
28 |
30 |
12 |
24 |
12 |
34.5 |
- |
62 |
- |
- |
- |
M10 |
11 |
315 |
|
|
50 |
28 |
30 |
12 |
24 |
12 |
34.5 |
- |
62 |
- |
- |
- |
M10 |
11 |
315 |
|
|
50 |
28 |
30 |
12 |
24 |
10 |
34.5 |
- |
- |
36 |
116 |
- |
M10 |
11 |
300 |
|
|
50 |
28 |
30 |
12 |
24 |
12 |
34.5 |
- |
- |
36 |
116 |
- |
M10 |
11 |
300 |
|
|
50 |
- |
- |
12 |
24 |
12 |
- |
24 |
- |
- |
- |
19 |
M10 |
11 |
159 |
|
|
50 |
- |
- |
12 |
24 |
12 |
- |
24 |
- |
- |
- |
19 |
M10 |
11 |
159 |
|
Technical information
杆体
钢制，黑色氧化处理。
球形捏手（KV型和GV型）
DIN 319 （参见038产品目录，第362页）黑色Duroplast热固性塑料。
螺钉
氮化钢，黑色氧化处理，带内六角头。
凸轮与垫圈
氮化钢，黑色氧化处理。
安装
- KV型：带球头杆身，倾角（锯齿）。
- GV型：带球头杆身，平直（锯齿）。
- SK型：带内六角。
标准型
- R型：顺时针转动（拉拔款式）。
- L型：逆时针转动。
特征及应用
GN918型凸轮式锁紧杆动程较长、夹紧力较高，故可快速安全地夹紧或松开。凸轮具有使夹紧力作用于整个夹紧区域的优点，即
能够在所有的角度位置保持这种夹紧力，同时能够在任何位置进行自锁。
世界杯买球平台球头杆通过一锯齿状棘轮连接偏心凸轮，并且该锯齿状棘轮可将杆体定位在较佳位置。由于带有垫圈，无需特别制出内螺纹，并且偏心凸轮还可以用在机器底座的T形螺母上。该凸轮式锁紧杆还可用作无级可调节止端。如拆下垫圈，该凸轮式锁紧杆可直接夹紧在其支承上。
