GN 923.7
带安全折叠手柄的实心手轮
|
标准件 |

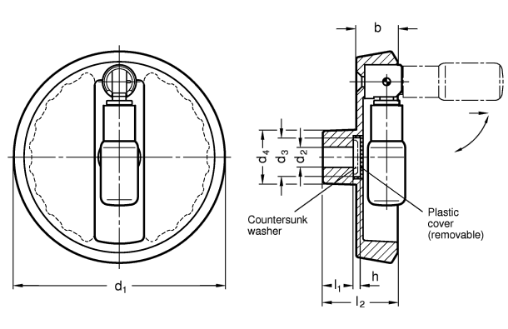

主尺寸 |
安装孔 |
手柄 |
推荐垫圈 |
重量 |
||||||
|
说明 |
d1 |
d3 |
d4 |
b |
h |
l2 |
d2 H7 |
l1 |
Ø |
g |
|
|
125 |
23 |
31 |
24.5 |
4 |
45 |
12 |
18 |
22 |
GN 184-22 |
450 |
|
|
125 |
23 |
31 |
24.5 |
4 |
45 |
12 |
18 |
22 |
GN 184-22 |
440 |
|
|
125 |
23 |
31 |
24.5 |
4 |
45 |
14 |
18 |
22 |
GN 184-22 |
440 |
|
|
125 |
23 |
31 |
24.5 |
4 |
45 |
14 |
18 |
22 |
GN 184-22 |
430 |
|
|
140 |
23 |
36 |
26 |
4 |
47 |
14 |
19 |
24 |
GN 184-22 |
590 |
|
|
140 |
23 |
36 |
26 |
4 |
47 |
14 |
19 |
24 |
GN 184-22 |
585 |
|
|
140 |
23 |
36 |
26 |
4 |
47 |
16 |
19 |
24 |
GN 184-22 |
590 |
|
|
140 |
23 |
36 |
26 |
4 |
47 |
16 |
19 |
24 |
GN 184-22 |
585 |
|
|
160 |
23 |
36 |
26 |
4 |
48 |
14 |
20 |
24 |
GN 184-22 |
760 |
|
|
160 |
23 |
36 |
26 |
4 |
48 |
14 |
20 |
24 |
GN 184-22 |
750 |
|
|
160 |
23 |
36 |
26 |
4 |
48 |
16 |
20 |
24 |
GN 184-22 |
760 |
|
|
160 |
23 |
36 |
26 |
4 |
48 |
16 |
20 |
24 |
GN 184-22 |
750 |
|
|
200 |
23 |
42 |
27 |
4 |
53 |
18 |
24 |
25 |
GN 184-22 |
1100 |
|
|
200 |
23 |
42 |
27 |
4 |
53 |
18 |
24 |
25 |
GN 184-22 |
1090 |
|
|
200 |
23 |
42 |
27 |
4 |
53 |
20 |
24 |
25 |
GN 184-22 |
1100 |
|
|
200 |
23 |
42 |
27 |
4 |
53 |
20 |
24 |
25 |
GN 184-22 |
1090 |
|
Technical information
材料
压铸铝，切削轮毂，车削轮缘。
R型: 带旋转手柄。
颜色
SW型：塑料涂层，黑色RAL 9005，纹理饰面。
SR型：塑料涂层，银色RAL 9006，纹理饰面。
安装
B型：轮毂带H7公差光孔。
K型：轮毂带H7公差铰孔和键槽，符合DIN 6885/1 P9(参见038产品目录，A17页)规定的公差。
可用平头螺钉将GN 923.7手轮固定安装至轴上，参见技术参数部分(参见038产品目录，A18页)。
塑料罩盖
聚酰胺基 (PA) 高科技聚合体，浅灰色，压入式装配。
折叠手柄
GN 798.7折叠手柄由聚酰胺基 (PA) 高科技聚合体制成，黑色，亚光饰面。耐溶剂、油、油脂以及其它化学溶剂。手柄的双径体特殊设计使操作者在转动手轮时，可安全握紧，符合人体工程学要求。
可按需提供以下附件
GN 184轴向定位垫圈(参见038产品目录，第631页)。
特征及应用
GN 923.7带折叠手柄的实心手轮设计先进、新颖。
该型手轮适用于不允许手柄保持在操作位置的场合。
要使手柄处于操作位置，必须首先克服弹簧扭力旋转手柄90°到达定止位，然后向弹簧压力反方向将手柄推到握持位置。通过手柄保持向前的推力，使得手轮可以方便旋转。
松脱手柄时，弹簧将手柄复位至收起状态。
技术参数
轴向和径向振摆低于0.4。
