分度销
标准件
主尺寸
弹簧压力
重量
说明
d1 -0.02/-0.04
d2
d3
d4
e
l1 ≈
l2 min.
l3
l4
l5
l6 min.
A/F
预压
最大压载
g
5
M10x1
21
-
13.8
45
5
17
5
-
15
12
7
17
18
6
M12x1.5
25
-
16.2
54.5
6
20
6
-
17
14
9
24
32
8
M16x1.5
31
-
21.9
69
8
26
8
-
23
19
11
30
70
10
M20x1.5
31
-
25.4
80
10
33
10
-
30
22
19
45
110
5
M10x1
21
-
13.8
45
5
17
8
-
15
12
7
17
24
6
M12x1.5
25
-
16.2
54.5
6
20
6
-
17
14
9
24
42
8
M16x1.5
31
-
21.9
69
8
26
8
-
23
19
11
30
90
10
M20x1.5
31
-
25.4
80
10
33
10
-
30
22
19
45
143
5
M10x1
21
M5
13.8
45
5
17
5
6
15
12
7
17
15
6
M12x1.5
25
M6
16.2
54.5
6
20
6
10
17
14
9
24
25
8
M16x1.5
31
M8
21.9
69
8
26
8
12
23
19
11
30
53
10
M20x1.5
31
M8
25.4
80
10
33
10
12
30
22
19
45
98
5
M10x1
21
M5
13.8
45
5
17
5
6
15
12
7
17
22
6
M12x1.5
25
M6
16.2
54.5
6
20
6
10
17
14
9
24
35
8
M16x1.5
31
M8
21.9
69
8
26
8
12
23
19
11
30
72
10
M20x1.5
31
M8
25.4
80
10
33
10
12
30
22
19
45
129
Technical information
钢质，黑色氧化处理。
黑色氧化处理钢质，销头作硬化处理。建议与符合H7公差的孔配合。
钢质，黑色氧化涂层处理。
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。

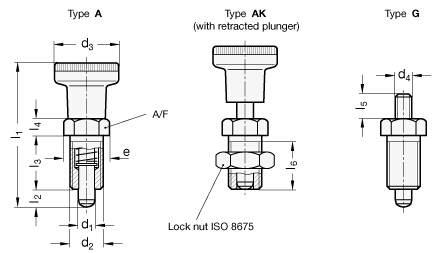

- A型：带捏手，无锁紧螺母，符合ISO8675。
当分度销安装到薄壁时，可以选用带黑色氧化涂层的GN609型定距衬套，来弥补螺纹长度。
GN617型分度销适用于需要定位操作的场合。
带螺纹的本体
销头
锁紧螺母
“推/拉”滚花捏手
可供应以下标准型号
- AK型：带捏手及锁紧螺母。
- G型：无捏手及锁紧螺母。
- GK型：无捏手，带锁紧螺母，符合ISO8675。
可应客户要求，在无捏手的G型与GK型分度销上装配螺纹操作杆， 以便客户自行按需选装捏手或直接与机器的其它操作机构连接。
按需可有以下附件备选（如订货数量充足）
应用
