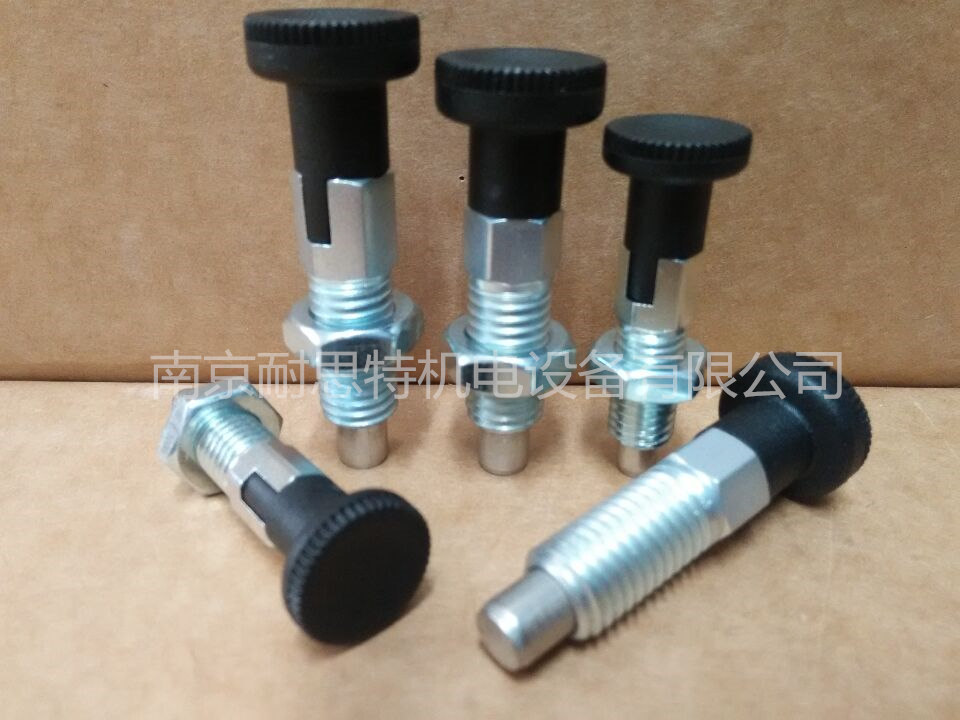

GN 717-C
带定止位的分度销
|
标准件 |
主尺寸 |
最大拧紧 扭矩 |
弹簧压力 N ≈ |
重量 |
||||||||||
|
说明 |
d1 |
d2 |
d4 |
e |
l2 |
l3 |
l5 |
l6 |
l7 |
A/F |
预加载荷 |
最大载荷 |
g |
|
|
3 |
M6 |
12 |
6.9 |
3.5 |
12 |
10 |
32.5 |
7 |
6 |
2 |
3 |
12 |
4 |
|
|
3 |
M6x0.75 |
12 |
6.9 |
3.5 |
12 |
10 |
32.5 |
7 |
6 |
3 |
3 |
12 |
4 |
|
|
4 |
M6 |
12 |
6.9 |
4 |
12 |
10 |
33 |
7 |
6 |
2 |
3 |
12 |
4 |
|
|
4 |
M8x1 |
16 |
9.2 |
4.5 |
16 |
13.5 |
43 |
9.5 |
8 |
8 |
5 |
24 |
10 |
|
|
5 |
M8 |
16 |
9.2 |
5 |
16 |
13.5 |
43.5 |
9.5 |
8 |
7 |
5 |
24 |
10 |
|
|
5 |
M8x1 |
16 |
9.2 |
5 |
16 |
13.5 |
43.5 |
9.5 |
8 |
7 |
5 |
24 |
10 |
|
|
5 |
M10x1 |
18 |
11.5 |
5 |
16 |
16 |
46 |
10 |
10 |
22 |
5 |
24 |
16 |
|
|
6 |
M10 |
18 |
11.5 |
6 |
20 |
17 |
52 |
10.5 |
10 |
15 |
5 |
21 |
19 |
|
|
6 |
M12x1.5 |
21 |
13.8 |
6 |
20 |
20 |
55 |
11 |
12 |
38 |
5 |
21 |
35 |
|
|
8 |
M12 |
21 |
13.8 |
8 |
24 |
20.5 |
63.5 |
13.5 |
12 |
20 |
6 |
22 |
29 |
|
|
8 |
M12x1.5 |
21 |
13.8 |
8 |
24 |
20.5 |
63.5 |
13.5 |
12 |
20 |
6 |
22 |
30 |
|
|
8 |
M16x1.5 |
25 |
19.6 |
8 |
24 |
24 |
68 |
13.5 |
17 |
80 |
6 |
22 |
36 |
|
|
10 |
M16x1.5 |
25 |
19.6 |
10 |
26 |
9 |
72.5 |
14 |
17 |
80 |
4 |
27 |
65 |
|
|
3 |
M6 |
12 |
6.9 |
3.5 |
12 |
10 |
32.5 |
7 |
6 |
2 |
3 |
12 |
4 |
|
|
3 |
M6x0.75 |
12 |
6.9 |
3.5 |
12 |
10 |
32.5 |
7 |
6 |
3 |
3 |
12 |
9 |
|
|
4 |
M6 |
12 |
6.9 |
4 |
12 |
10 |
33 |
7 |
6 |
2 |
3 |
12 |
15 |
|
|
4 |
M8x1 |
16 |
9.2 |
4.5 |
12 |
13.5 |
43 |
9.5 |
8 |
8 |
3 |
12 |
12 |
|
|
5 |
M8 |
16 |
9.2 |
5 |
16 |
13.5 |
43.5 |
9.5 |
8 |
7 |
5 |
24 |
12 |
|
|
5 |
M8x1 |
16 |
9.2 |
5 |
16 |
13.5 |
43.5 |
9.5 |
8 |
7 |
5 |
24 |
18 |
|
|
5 |
M10x1 |
18 |
11.5 |
5 |
16 |
16 |
46 |
10 |
10 |
22 |
5 |
24 |
24 |
|
|
6 |
M10 |
18 |
11.5 |
6 |
20 |
17 |
52 |
10.5 |
10 |
15 |
5 |
21 |
24 |
|
|
6 |
M12x1.5 |
21 |
13.8 |
6 |
20 |
20 |
55 |
11 |
12 |
38 |
5 |
21 |
46 |
|
|
8 |
M12 |
21 |
13.8 |
8 |
24 |
20.5 |
63.5 |
13.5 |
12 |
20 |
6 |
22 |
65 |
|
|
8 |
M12x1.5 |
21 |
13.8 |
8 |
24 |
20.5 |
63.5 |
13.5 |
12 |
20 |
6 |
22 |
70 |
|
|
8 |
M16x1.5 |
25 |
19.6 |
8 |
24 |
24 |
68 |
13.5 |
17 |
80 |
6 |
22 |
80 |
|
|
10 |
M16x1.5 |
25 |
19.6 |
10 |
26 |
22.5 |
72.5 |
14 |
17 |
80 |
4 |
27 |
65 |
|
Technical information
镀锌钢。
AISI303不锈钢。
建议安装于公差为+0.03/+0.08的孔内。
镀锌钢。
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
- C型：带捏手，无锁紧螺母。
- CK型：带捏手及锁紧螺母，符合ISO 4035/ ISO 8675。
GN717-C型带定止位的分度销适用于要求进行定位操作的地方，且适用于需要将销头锁定在缩回位置的场合。
GN717-C是一个相对成本较低的分度销系列，其突出优势在于尺寸小巧。适用于无需高精分度的场合。
由于GN717-C型分度销相对尺寸小巧，建议在安装过程中遵照下表所列最大拧紧扭矩进行操作。
