GN 717-NI

分度销

标准件	主尺寸											弹簧压力 N		最大拧紧扭矩（Nm）	重量
说明	d1	d2	d3	d4	e	l1	l2	l3	l4	l5 .	A/F	预压	最大压载	最大拧紧扭矩（Nm）	g
GN 717-3-M6-A-NI	3	M6	14	-	6.9	-	3.5	12	4.5	10	6	3	12	2	4
GN 717-3-M6x0.75-A-NI	3	M6x0.75	14	-	6.9	-	3.5	12	4.5	10	6	3	12	3	4
GN 717-4-M6-A-NI	4	M6	14	-	6.9	-	4	12	4.5	10	6	3	12	2	4
GN 717-4-M8x1-A-NI	4	M8x1	18	-	9.2	-	4.5	16	6	13.5	8	5	24	8	10
GN 717-5-M8-A-NI	5	M8	18	-	9.2	-	5	16	6	13.5	8	5	24	7	12
GN 717-5-M8x1-A-NI	5	M8x1	18	-	9.2	-	5	16	6	13.5	8	5	24	7	10
GN 717-5-M10x1-A-NI	5	M10x1	18	-	11.5	-	5	16	6	13.5	10	5	24	22	13
GN 717-6-M10-A-NI	6	M10	24	-	11.5	-	6	20	7.5	17	10	5	21	15	17
GN 717-6-M12x1.5-A-NI	6	M12x1.5	24	-	13.8	-	6	20	7.5	16.5	12	5	21	38	30
GN 717-8-M12-A-NI	8	M12	30	-	13.8	-	8	24	9	20.5	12	6	22	20	30
GN 717-8-M12x1.5-A-NI	8	M12x1.5	30	-	13.8	-	8	24	9	20.5	12	6	22	20	40
GN 717-8-M16x1.5-A-NI	8	M16x1.5	30	-	19.6	-	8	24	9	20.5	17	6	22	80	55
GN 717-10-M16x1.5-A-NI	10	M16x1.5	30	-	19.6	-	10	26	9	22.5	17	4	27	80	55
GN 717-3-M6-AK-NI	3	M6	14	-	6.9	-	3.5	12	4.5	10	6	3	12	2	4
GN 717-3-M6x0.75-AK-NI	3	M6x0.75	14	-	6.9	-	3.5	12	4.5	10	6	3	12	3	4
GN 717-4-M6-AK-NI	4	M6	14	-	6.9	-	4	12	4.5	10	6	3	12	2	5
GN 717-4-M8x1-AK-NI	4	M8x1	18	-	9.2	-	4.5	16	6	13.5	8	5	24	8	10
GN 717-5-M8-AK-NI	5	M8	18	-	9.2	-	5	16	6	13.5	8	5	24	7	11
GN 717-5-M8x1-AK-NI	5	M8x1	18	-	9.2	-	5	16	6	13.5	8	5	24	7	23
GN 717-5-M10x1-AK-NI	5	M10x1	18	-	11.5	-	5	16	6	13.5	10	5	24	22	24
GN 717-6-M10-AK-NI	6	M10	24	-	11.5	-	6	20	7.5	17	10	5	21	15	22
GN 717-6-M12x1.5-AK-NI	6	M12x1.5	24	-	13.8	-	6	20	7.5	16.5	12	5	21	38	30
GN 717-8-M12-AK-NI	8	M12	30	-	13.8	-	8	24	9	20.5	12	6	22	20	41
GN 717-8-M12x1.5-AK-NI	8	M12x1.5	30	-	13.8	-	8	24	9	20.5	12	6	22	20	42
GN 717-8-M16x1.5-AK-NI	8	M16x1.5	30	-	19.6	-	8	24	9	20.5	17	6	22	80	50
GN 717-10-M16x1.5-AK-NI	10	M16x1.5	30	-	19.6	-	10	26	9	22.5	17	4	27	80	55
GN 717-3-M6-B-NI	3	M6	-	12	6.9	30	3.5	12	4.5	10	6	3	12	2	4
GN 717-3-M6x0.75-B-NI	3	M6x0.75	-	12	6.9	30	3.5	12	4.5	10	6	3	12	3	4
GN 717-4-M6-B-NI	4	M6	-	12	6.9	30.5	4	12	4.5	10	6	3	12	2	4
GN 717-4-M8x1-B-NI	4	M8x1	-	16	9.2	39.5	4.5	16	6	13.5	8	5	24	8	9
GN 717-5-M8-B-NI	5	M8	-	16	9.2	40	5	16	6	13.5	8	5	24	7	9
GN 717-5-M8x1-B-NI	5	M8x1	-	16	9.2	40	5	16	6	13.5	8	5	24	7	13
GN 717-5-M10x1-B-NI	5	M10x1	-	18	11.5	42.5	5	16	6	13.5	10	5	24	22	14
GN 717-6-M10-B-NI	6	M10	-	18	11.5	49	6	20	7.5	17	10	5	21	15	20
GN 717-6-M12x1.5-B-NI	6	M12x1.5	-	21	13.8	52	6	20	7.5	16.5	12	5	21	38	32
GN 717-8-M12-B-NI	8	M12	-	21	13.8	59	8	24	9	20.5	12	6	22	20	32
GN 717-8-M12x1.5-B-NI	8	M12x1.5	-	21	13.8	59	8	24	9	20.5	12	6	22	20	40
GN 717-8-M16x1.5-B-NI	8	M16x1.5	-	25	19.6	63.5	8	24	9	20.5	17	6	22	80	50
GN 717-10-M16x1.5-B-NI	10	M16x1.5	-	25	19.6	67.5	10	26	9	22.5	17	4	27	80	55
GN 717-3-M6-BK-NI	3	M6	-	12	6.9	30	3.5	12	4.5	10	6	3	12	2	20
GN 717-3-M6x0.75-BK-NI	3	M6x0.75	-	12	6.9	30	3.5	12	4.5	10	6	3	12	3	25
GN 717-4-M6-BK-NI	4	M6	-	12	6.9	30.5	4	12	4.5	10	6	3	12	2	30
GN 717-4-M8x1-BK-NI	4	M8x1	-	16	9.2	39.5	4.5	12	4.5	13.5	8	3	12	8	42
GN 717-5-M8-BK-NI	5	M8	-	16	9.2	40	5	16	6	13.5	8	5	24	20	12
GN 717-5-M8x1-BK-NI	5	M8x1	-	16	9.2	40	5	16	6	13.5	8	5	24	2	15
GN 717-5-M10x1-BK-NI	5	M10x1	-	18	11.5	42.5	5	16	6	13.5	10	5	24	22	50
GN 717-6-M10-BK-NI	6	M10	-	18	11.5	49	6	20	7.5	17	10	5	21	15	54
GN 717-6-M12x1.5-BK-NI	6	M12x1.5	-	21	13.8	52	6	20	7.5	16.5	12	5	21	38	30
GN 717-8-M12-BK-NI	8	M12	-	21	13.8	59	8	24	9	20.5	12	6	22	20	69
GN 717-8-M12x1.5-BK-NI	8	M12x1.5	-	21	13.8	59	8	24	9	20.5	12	6	22	20	44
GN 717-8-M16x1.5-BK-NI	8	M16x1.5	-	25	19.6	63.5	8	24	9	20.5	17	6	22	80	45
GN 717-10-M16x1.5-BK-NI	10	M16x1.5	-	25	19.6	67.5	10	26	9	22.5	17	4	27	80	55

Technical information

螺纹的本体

AISI303不锈钢。

销头

AISI303不锈钢。
建议安装于公差为+0.03/+0.08的孔内。

锁紧螺母

AISI304不锈钢。

拉环

不锈钢。

“推/拉”滚花捏手

高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。

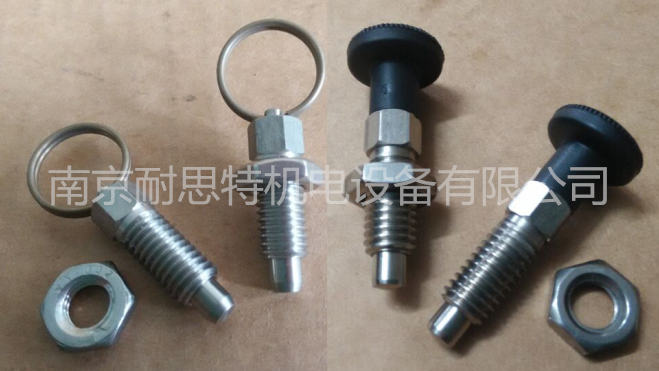

可供应以下标准型号

- A型：带拉环，无锁紧螺母。
- AK型：带拉环及锁紧螺母，符合ISO 4035/ISO 8675 。
- B型：带捏手，无锁紧螺母。
- BK型：带捏手及锁紧螺母，符合ISO 4035/ ISO 8675 。

特征及应用

GN717-NI型分度销适用于需要定位操作的场合。
GN717-NI是一个相对成本较低的分度销系列，其突出优势在于尺寸小巧。适用于无需高精分度的场合。
由于GN717-NI型分度销相对尺寸小巧，建议在装配过程中，遵照下表所列最大拧紧扭矩进行操作。
AISI303型不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的分度销。
