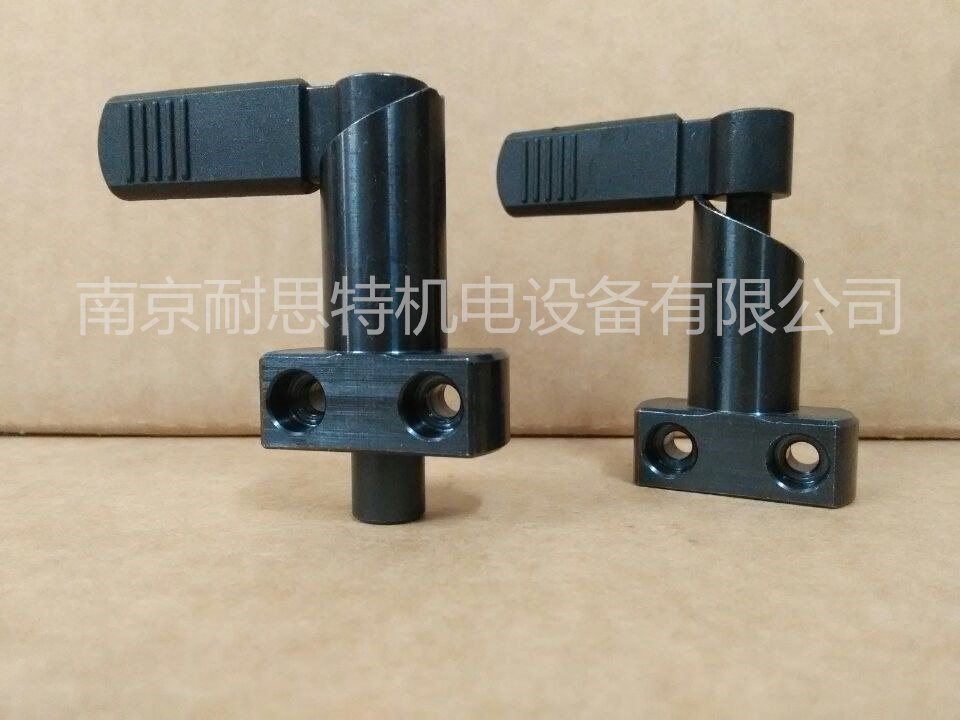

GN 612.2
凸轮分度销
|
标准件 |
主尺寸 |
弹簧压力N ≈ |
重量 |
||||||||||
|
说明 |
d1 |
d2 |
d3 |
h |
k |
l1 |
l2 |
l3 |
l4 |
s |
预加负载 |
最大压载 |
g |
|
6 |
16 |
35 |
16 |
20 |
56 |
10 |
32 |
42 |
12 |
12 |
32 |
82 |
|
|
8 |
16 |
35 |
16 |
20 |
56 |
10 |
32 |
42 |
12 |
12 |
32 |
84 |
|
|
8 |
20 |
40 |
20 |
22 |
69 |
12 |
37 |
52 |
15 |
21 |
58 |
167 |
|
|
10 |
16 |
35 |
16 |
20 |
56 |
10 |
32 |
42 |
12 |
12 |
32 |
86 |
|
|
10 |
20 |
40 |
20 |
22 |
69 |
12 |
37 |
52 |
15 |
21 |
58 |
169 |
|
|
12 |
20 |
40 |
20 |
22 |
69 |
12 |
37 |
52 |
15 |
21 |
58 |
170 |
|
|
6 |
16 |
35 |
16 |
20 |
56 |
10 |
32 |
42 |
12 |
12 |
32 |
85 |
|
|
8 |
16 |
35 |
16 |
20 |
56 |
10 |
32 |
42 |
12 |
12 |
32 |
86 |
|
|
8 |
20 |
40 |
20 |
22 |
69 |
12 |
37 |
52 |
15 |
21 |
58 |
170 |
|
|
10 |
16 |
35 |
16 |
20 |
56 |
10 |
32 |
42 |
12 |
12 |
32 |
90 |
|
|
10 |
20 |
40 |
20 |
22 |
69 |
12 |
37 |
52 |
15 |
21 |
58 |
173 |
|
|
12 |
20 |
40 |
20 |
22 |
69 |
12 |
37 |
52 |
15 |
21 |
58 |
180 |
|
Technical information
钢质，黑色氧化处理。
氮化钢。建议安装于公差符合H7规定的孔内。
聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
- A型：无塑料套。
- B型：带塑料套。
GN612.2型凸轮分度销适用于要求锁定销头在任何时候均不得突出的场合。将锁头旋转180°，锁定销头自行缩回。
通过任意位置的卡槽，防止锁头的转动。
