GN 612.3
凸轮分度销
|
标准件 |
主尺寸 |
弹簧压力N ≈ |
重量 |
|||||||
|
说明 |
d |
s |
l1 |
l2 |
l3 |
l4 |
l5 |
预加负载 |
最大压载 |
g |
|
6 |
16 |
56 |
10 |
30 |
32 |
42 |
12 |
32 |
76 |
|
|
8 |
16 |
56 |
10 |
30 |
32 |
42 |
12 |
32 |
80 |
|
|
8 |
20 |
69 |
12 |
38 |
37 |
52 |
21 |
58 |
151 |
|
|
10 |
16 |
56 |
10 |
30 |
32 |
42 |
12 |
32 |
80 |
|
|
10 |
20 |
69 |
12 |
38 |
37 |
52 |
21 |
58 |
153 |
|
|
12 |
20 |
69 |
12 |
38 |
37 |
52 |
21 |
58 |
158 |
|
|
6 |
16 |
56 |
10 |
30 |
32 |
42 |
12 |
32 |
78 |
|
|
8 |
16 |
56 |
10 |
30 |
32 |
42 |
12 |
32 |
80 |
|
|
8 |
20 |
69 |
12 |
38 |
37 |
52 |
21 |
58 |
154 |
|
|
10 |
16 |
56 |
10 |
30 |
32 |
42 |
12 |
32 |
82 |
|
|
10 |
20 |
69 |
12 |
38 |
37 |
52 |
21 |
58 |
157 |
|
|
12 |
20 |
69 |
12 |
38 |
37 |
52 |
21 |
58 |
174 |
|
Technical information
焊钢。
氮化钢。建议安装于公差符合H7规定的孔内。
聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
- A型：无塑料套。
- B型：带塑料套。

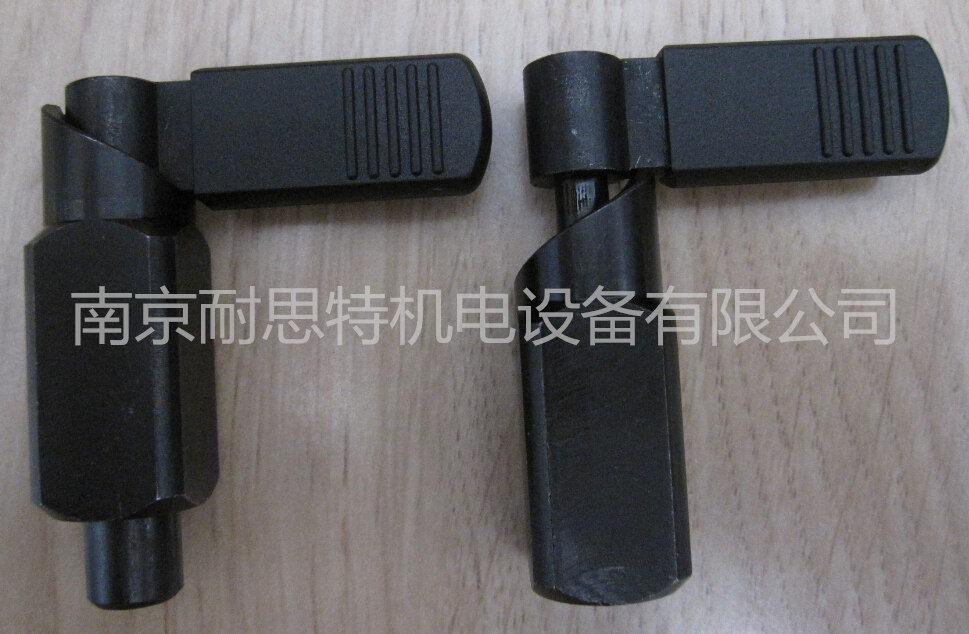

GN 612.3型凸轮分度销适用于要求锁定销头在任何时候均不得突出的场合。 将锁头旋转180°，锁定销头自行缩回。
通过任意位置的卡槽，防止锁头的转动。
因此，可将方形本体焊接于任何需要的位置。为了防止传递热改变弹簧载荷，建议销头体采用点焊。
