GN 612.1

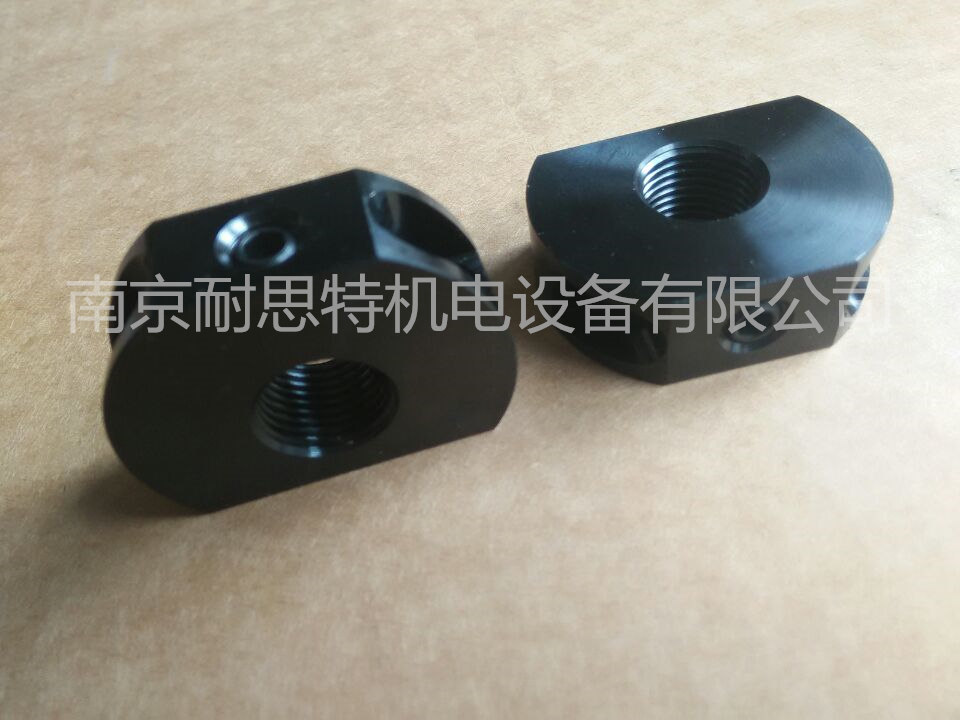

安装块
|
标准件 |
主尺寸 |
重量 |
||||||||
|
说明 |
d1 |
d2 |
d3 |
d4 |
k ±0.1 |
l1 |
l2 ≈ |
l3 |
s |
g |
|
M12x1.5 |
32 |
M5 |
4.5 |
21 |
22 |
26.5 |
9 |
12 |
85 |
|
|
M12x1.5 |
32 |
M5 |
4.5 |
21 |
22 |
26.5 |
9 |
12 |
91 |
|
|
M16x1.5 |
46 |
M8 |
5.5 |
32 |
33 |
37 |
13 |
15 |
90 |
|
|
M16x1.5 |
46 |
M8 |
5.5 |
32 |
33 |
37 |
13 |
15 |
100 |
|
|
M20x1.5 |
46 |
M8 |
5.5 |
32 |
33 |
37 |
13 |
15 |
95 |
|
|
M20x1.5 |
46 |
M8 |
5.5 |
32 |
33 |
37 |
13 |
15 |
110 |
|
Technical information
钢质，黑色氧化处理。
钢质，黑色氧化处理，GN 913.3-MS 型（参见第588页），带铜垫。
GN612.1型安装块扩大了安装的范围，为GN 612型把手式分度销（参见第538页）的一个附加组装部件。并且还可以与分度销GN613-6、GN613-8和GN 613-10配套使用（参见第512页）。
