VRTP+I VRTP+IEL 带旋转手柄的轮辐手轮 ELESA 手轮

发表时间：2015-11-9 13:13:39 阅读次数：

VRTP+I

带旋转手柄的轮辐手轮

ELESA 原创设计

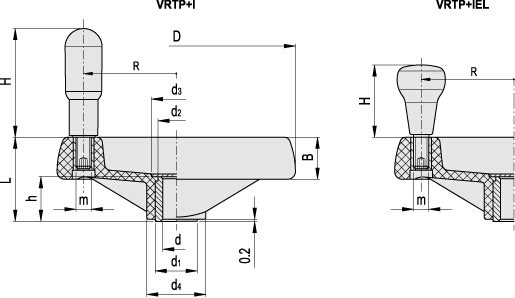

标准件		主尺寸							孔径		手柄			C #	L #	重量
代码	说明	D	L	B	d1	d2	d3	d4	d H7	h	H	m	R	[Nm]	[J]	g
78421-R	VRTP.80+I A-8	80	35	18	18	16	20.5	25	8	17	45	M6	29	32	5	104
78422-R	VRTP.80+I A-10	80	35	18	18	16	20.5	25	10	17	45	M6	29	32	5	100
78520-R	VRTP.100+I A-8	99	37	20	18	16	20.5	25.5	8	17	60	M6	37	54	7	150
78521-R	VRTP.100+I A-10	99	37	20	18	16	20.5	25.5	10	17	60	M6	37	54	7	145
78522-R	VRTP.100+I A-12	99	37	20	18	16	20.5	25.5	12	17	60	M6	37	54	7	140
78620-R	VRTP.125+I A-8	125	44	22	22	20	26	31	8	22	65	M8	48	94	10	250
78621-R	VRTP.125+I A-12	125	44	22	22	20	26	31	12	22	65	M8	48	94	10	245
78622-R	VRTP.125+I A-14	125	44	22	22	20	26	31	14	22	65	M8	48	94	10	240
78720-R	VRTP.160+I A-8	160	51	25	26	24	31	40	8	27	73	M8	65	185	15	363
78721-R	VRTP.160+I A-14	160	51	25	26	24	31	40	14	27	73	M8	65	185	15	356
78722-R	VRTP.160+I A-16	160	51	25	26	24	31	40	16	27	73	M8	65	185	15	339
78820-R	VRTP.200+I A-8	200	61	28	30	28	36	48.5	8	34	80	M8	84	300	24	579
78821-R	VRTP.200+I A-16	200	61	28	30	28	36	48.5	16	34	80	M8	84	300	24	552
78823-R	VRTP.200+I A-20	200	61	28	30	28	36	48.5	20	34	80	M8	84	300	24	525
78921-R	VRTP.250+I A-20	250	69	32	35	33	44	58	20	38	90	M10	105	420	28	904
78923-R	VRTP.250+I A-24	250	69	32	35	33	44	58	24	38	90	M10	105	420	28	888
78958-R	VRTP.300+I A-20	300	78	35.5	40	37	52	66	20	43	90	M10	127	480	36	1050
78961-R	VRTP.300+I A-26	300	78	35.5	40	37	52	66	26	43	90	M10	123	480	36	1111
79021-R	VRTP.375+I A-26	375	87	39	35	33	70	81	26	43	90	M10	160	380	55	1240
78926-R	VRTP.250+IEL A-20	250	69	32	35	33	44	58	20	38	65	M10	105	420	28	914
78928-R	VRTP.250+IEL A-24	250	69	32	35	33	44	58	24	38	65	M10	105	420	28	818
78964-R	VRTP.300+IEL A-20	300	78	35.5	40	37	52	66	20	43	65	M10	127	480	36	1060
78966-R	VRTP.300+IEL A-26	300	78	35.5	40	37	52	66	26	43	65	M10	127	480	36	1121
79026-R	VRTP.375+IEL A-26	375	87	39	35	33	70	81	26	43	65	M10	160	380	55	1260

代码	说明	Boss cap for
29552-*	ECB.T2-*	VRTP.125
29553-*	ECB.T3-*	VRTP.160
29554-*	ECB.T4-*	VRTP.200

Technical information

材料

高弹性聚丙烯基 (PP) 高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。

颜色

黑色，亚光饰面。

轮毂帽

阳极氧化铝自粘式前板。
VRTP.375：覆有聚酯片基高科技聚合体 (PBT)，RAL 7035灰色，光亮饰面。随货供应，压入式装配，通过按压外缘拆卸（ELESA原创设计）。

标准型号

钢毂，黑色氧化处理，H7公差铰孔。
- VRTP+I：I.621+x旋转手柄（参见038产品目录，397页），材料为聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。
- VRTP+IEL：IEL.+x-SOFT旋转手柄，材料为覆有“软触式”热塑性弹性体 (TPE) 高科技聚合体，黑色，亚光饰面。

可按需提供以下附件

- GN 184轴向定位垫圈（参见038产品目录，631页）。
- VRTP.125、VRTP.160和VRTP.200手轮可配置轮毂帽，可选择任意一种Ergostyle颜色（如表所示）。

可按需提供以下特殊型号

带孔和键槽的轮毂，符合DIN 6885/1 P9规定的公差要求（参见038产品目录，A17页）。
订购带键槽的手轮时需要在代码和描述上增加索引-K（如78421-R-K VRTP.80+I A-8-K）。
