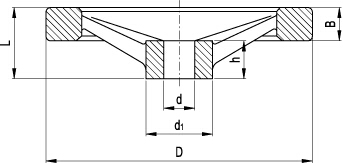

GN 322-A
轮幅手轮
|
标准件 |
主尺寸 |
孔径 |
重量 |
||||
|
说明 |
D |
L |
B |
d1 |
d H7 |
h |
g |
|
125 |
33 |
15 |
31 |
12 |
18 |
311 |
|
|
125 |
33 |
15 |
31 |
14 |
18 |
308 |
|
|
125 |
33 |
15 |
31 |
12 |
18 |
306 |
|
|
125 |
33 |
15 |
31 |
14 |
18 |
309 |
|
|
140 |
36 |
16.5 |
36 |
14 |
19 |
411 |
|
|
140 |
36 |
16.5 |
36 |
16 |
19 |
394 |
|
|
140 |
36 |
16.5 |
36 |
14 |
19 |
409 |
|
|
140 |
36 |
16.5 |
36 |
16 |
19 |
392 |
|
|
160 |
39 |
18 |
36 |
14 |
20 |
539 |
|
|
160 |
39 |
18 |
36 |
16 |
20 |
530 |
|
|
160 |
39 |
18 |
36 |
14 |
20 |
536 |
|
|
160 |
39 |
18 |
36 |
16 |
20 |
527 |
|
|
200 |
45 |
20.5 |
42 |
18 |
24 |
892 |
|
|
200 |
45 |
20.5 |
42 |
20 |
24 |
885 |
|
|
200 |
45 |
20.5 |
42 |
18 |
24 |
881 |
|
|
200 |
45 |
20.5 |
42 |
20 |
24 |
888 |
|
|
250 |
51 |
23 |
48 |
22 |
28 |
1478 |
|
|
250 |
51 |
23 |
48 |
26 |
28 |
1454 |
|
|
250 |
51 |
23 |
48 |
22 |
28 |
1473 |
|
|
250 |
51 |
23 |
48 |
26 |
28 |
1449 |
|
Technical information
铸铝，精喷砂亚光饰面，车削处理和镜面抛光轮缘。
- B型：标准H7铰孔
- K型：标准H7铰孔和键槽，符合DIN 6885/1 P9 规定的公差 （参见第A17页）。
可用埋头螺钉将GN322-A型轮辐手轮固定安装在轴上，参见技术说明.。
带GN 000.4（参见第103页）或GN 000.5（参见第104页）安全联接衬套的GN322-A。
GN 184型轴向定位垫圈（参见第631页）。
轴向和径向跳动低于IT12。
