GN 924.3

带折叠手柄的轮辐手轮

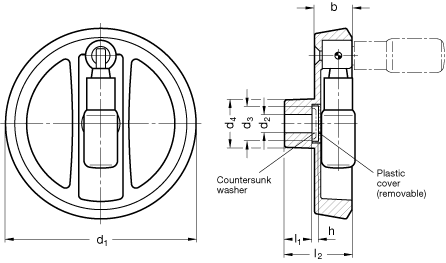

标准件	主尺寸						孔径		手柄	建议使用的垫圈	重量
说明	d1	d3	d4	b	h	l2 ≈	d2 H7	l1	Ø	建议使用的垫圈	g
GN 924.3-125-B12-R-SW	125	23	31	24.5	4	45	12	18	22	GN 184-22	465
GN 924.3-125-B12-R-SR	125	23	31	24.5	4	45	12	18	22	GN 184-22	465
GN 924.3-125-K12-R-SW	125	23	31	24.5	4	45	12	18	22	GN 184-22	460
GN 924.3-125-K12-R-SR	125	23	31	24.5	4	45	12	18	22	GN 184-22	460
GN 924.3-125-B14-R-SW	125	23	36	26	4	47	14	19	24	GN 184-22	600
GN 924.3-125-B14-R-SR	125	23	31	24.5	4	45	14	18	22	GN 184-22	450
GN 924.3-125-K14-R-SW	125	23	31	24.5	4	45	14	18	22	GN 184-22	440
GN 924.3-125-K14-R-SR	125	23	31	24.5	4	45	14	18	22	GN 184-22	440
GN 924.3-140-B14-R-SW	140	23	36	26	4	47	14	19	24	GN 184-22	600
GN 924.3-140-B14-R-SR	140	23	36	26	4	47	14	19	24	GN 184-22	600
GN 924.3-140-K14-R-SW	140	23	36	26	4	47	14	19	24	GN 184-22	590
GN 924.3-140-K14-R-SR	140	23	36	26	4	47	14	19	24	GN 184-22	590
GN 924.3-140-B16-R-SW	140	23	36	26	4	47	16	19	24	GN 184-22	600
GN 924.3-140-B16-R-SR	140	23	36	26	4	47	16	19	24	GN 184-22	600
GN 924.3-140-K16-R-SW	140	23	36	26	4	47	16	19	24	GN 184-22	590
GN 924.3-140-K16-R-SR	140	23	36	26	4	47	16	19	24	GN 184-22	590
GN 924.3-160-B14-R-SW	160	23	36	26	4	48	14	20	24	GN 184-22	700
GN 924.3-160-B14-R-SR	160	23	36	26	4	48	14	20	24	GN 184-22	700
GN 924.3-160-K14-R-SW	160	23	36	26	4	48	14	20	24	GN 184-22	690
GN 924.3-160-K14-R-SR	160	23	36	26	4	48	14	20	24	GN 184-22	690
GN 924.3-160-B16-R-SW	160	23	36	26	4	48	16	20	24	GN 184-22	700
GN 924.3-160-B16-R-SR	160	23	36	26	4	48	16	20	24	GN 184-22	700
GN 924.3-160-K16-R-SW	160	23	36	26	4	48	16	20	24	GN 184-22	690
GN 924.3-160-K16-R-SR	160	23	36	26	4	48	16	20	24	GN 184-22	690
GN 924.3-200-B18-R-SW	200	23	42	27	4	53	18	24	25	GN 184-22	900
GN 924.3-200-B18-R-SR	200	23	42	27	4	53	18	24	25	GN 184-22	900
GN 924.3-200-B20-R-SR	200	23	42	27	4	53	18	24	25	GN 184-22	900
GN 924.3-200-K18-R-SW	200	23	42	27	4	53	18	24	25	GN 184-22	890
GN 924.3-200-K18-R-SR	200	23	42	27	4	53	18	24	25	GN 184-22	890
GN 924.3-200-B20-R-SW	200	23	42	27	4	53	20	24	25	GN 184-22	1650
GN 924.3-200-B20-R-SR	200	23	42	27	4	53	20	24	25	GN 184-22	1650
GN 924.3-200-K20-R-SW	200	23	42	27	4	53	20	24	25	GN 184-22	1640
GN 924.3-200-K20-R-SR	200	23	42	27	4	53	20	24	25	GN 184-22	1640
