GN 923.3
带折叠手柄的实心手轮
标准件 |

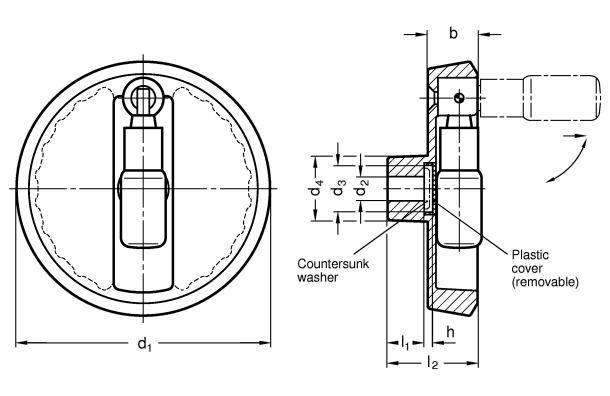

主尺寸 |
安装孔 |
手柄 |
推荐垫圈 |
重量 |
||||||
说明 |
d1 |
l2 ≈ |
b |
h |
d3 |
d4 |
d2 H7 |
l1 |
Ø |
g |
|
100 |
39 |
20 |
4 |
18 |
28 |
10 |
17 |
18 |
GN 184-16 |
280 |
|
100 |
39 |
20 |
4 |
18 |
28 |
10 |
17 |
18 |
GN 184-16 |
275 |
|
100 |
39 |
20 |
4 |
18 |
28 |
12 |
17 |
18 |
GN 184-16 |
260 |
|
100 |
39 |
20 |
4 |
18 |
28 |
12 |
17 |
18 |
GN 184-16 |
255 |
|
125 |
45 |
24.5 |
4 |
23 |
31 |
12 |
18 |
22 |
GN 184-22 |
450 |
|
125 |
45 |
24.5 |
4 |
23 |
31 |
12 |
18 |
22 |
GN 184-22 |
440 |
|
125 |
45 |
24.5 |
4 |
23 |
31 |
14 |
18 |
22 |
GN 184-22 |
440 |
|
125 |
45 |
24.5 |
4 |
23 |
31 |
14 |
18 |
22 |
GN 184-22 |
430 |
|
140 |
47 |
26 |
4 |
23 |
36 |
14 |
19 |
24 |
GN 184-22 |
590 |
|
140 |
47 |
26 |
4 |
23 |
36 |
14 |
19 |
24 |
GN 184-22 |
585 |
|
140 |
47 |
26 |
4 |
23 |
36 |
16 |
19 |
24 |
GN 184-22 |
590 |
|
140 |
47 |
26 |
4 |
23 |
36 |
16 |
19 |
24 |
GN 184-22 |
585 |
|
160 |
48 |
26 |
4 |
23 |
36 |
14 |
20 |
24 |
GN 184-22 |
760 |
|
160 |
48 |
26 |
4 |
23 |
36 |
14 |
20 |
24 |
GN 184-22 |
750 |
|
160 |
48 |
26 |
4 |
23 |
36 |
16 |
20 |
24 |
GN 184-22 |
760 |
|
160 |
48 |
26 |
4 |
23 |
36 |
16 |
20 |
24 |
GN 184-22 |
750 |
|
200 |
53 |
27 |
4 |
23 |
42 |
18 |
24 |
25 |
GN 184-22 |
1100 |
|
200 |
53 |
27 |
4 |
23 |
42 |
18 |
24 |
25 |
GN 184-22 |
1090 |
|
200 |
53 |
27 |
4 |
23 |
42 |
20 |
24 |
25 |
GN 184-22 |
1100 |
|
200 |
53 |
27 |
4 |
23 |
42 |
20 |
24 |
25 |
GN 184-22 |
1090 |
Technical information
材料
压铸铝,切削轮毂,车削轮缘。
颜色
- SW型:塑料涂层,黑色RAL 9005,纹理饰面。
- SR型:塑料涂层,银色RAL 9006,纹理饰面。
安装
- B型:轮毂带H7公差光孔。
- K型:轮毂带H7公差铰孔和键槽,符合DIN 6885/1 P9(参见038产品目录,A17页)规定的公差。
可用平头螺钉将GN 923.3轮辐手轮固定安装在轴上,参见技术参数部分(参见038产品目录,A18页)。
塑料罩盖
聚酰胺基 (PA) 高科技聚合体,浅灰色,压入式装配。
折叠手柄
GN 798.3折叠手柄由聚酰胺基 (PA) 高科技聚合体制成,黑色,亚光饰面。耐溶剂、油、油脂以及其它化学溶剂。手柄的双径体特殊设计使操作者在转动手轮时,可安全握紧,符合人体工程学要求。
可按需提供以下附件
GN 184轴向定位垫圈(参见038产品目录,第631页)。
特征及应用
GN 923.3带折叠手柄的实心手轮设计先进、新颖。
该型手轮的手柄在操作状态时通过一个圆锥孔进行锁紧。松开时,必须先沿轴向从圆锥孔中拔出。
压缩弹簧在两个定止位均可固定手柄。收放时,弹簧自动就位。
技术参数
轴向和径向振摆低于0.4。
