GN 6303.1
快紧式滚花旋钮
|

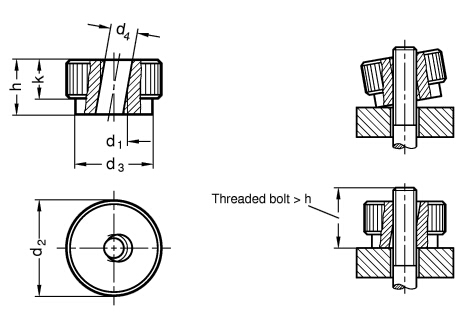

标准件 |
主尺寸 |
安装孔 |
重量 |
||||
|
说明 |
d2 |
d3 |
k |
d1 |
d4 |
h |
g |
|
20 |
14 |
8 |
M5 |
5.3 |
12 |
20 |
|
|
24 |
16 |
10 |
M6 |
6.7 |
14 |
35 |
|
|
30 |
20 |
12 |
M8 |
8.7 |
17 |
70 |
|
|
36 |
20 |
14 |
M10 |
11 |
20 |
100 |
|
|
40 |
32 |
16 |
M12 |
13 |
24 |
120 |
|
Technical information
钢制，黑色氧化处理。
倾斜通孔，带部分螺纹。
在要求快速紧固时使用GN 6303.1滚花旋钮，仅需施加较轻紧固力。
将旋钮置于轴向位置，与螺栓螺纹咬合，仅需轻轻一旋即可拧紧。
