GN 6335.9

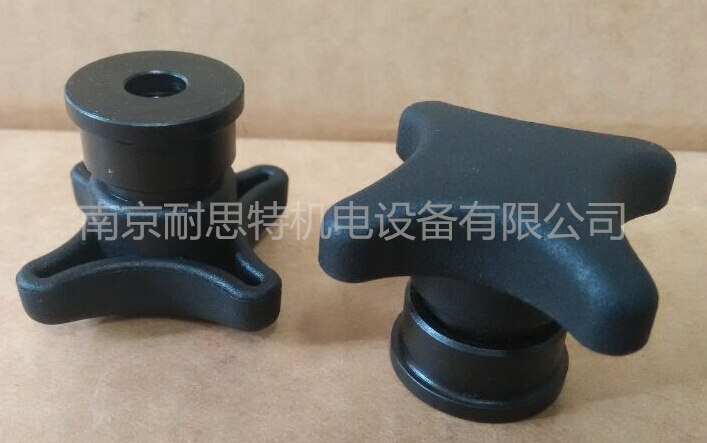

星形旋钮 - 强紧固力
|
标准件 |
主尺寸 |
安装孔 |
重量 |
||||
|
说明 |

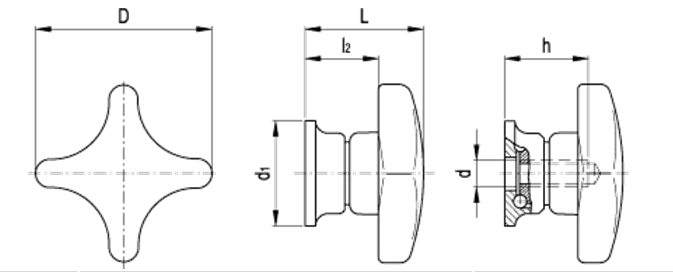

D |
L |
d1 |
l2 |
d |
h |
g |
|
40 |
27 |
24 |
15.5 |
M6 |
14.5 |
40 |
|
|
50 |
34 |
25 |
22.5 |
M8 |
15 |
65 |
|
|
63 |
41 |
30 |
26.5 |
M10 |
19 |
105 |
|
|
80 |
53 |
35 |
34 |
M12 |
28.5 |
209 |
|
Technical information
旋钮
聚酰胺基（PA）加固高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色、亚光饰面。
螺纹插入件
黑色氧化涂层氮化钢。
轴向球轴承
硬化钢。
特征及应用
GN 6335.9星形旋钮具有一个通过轴向球轴承与旋钮连接的紧固接触区；轴向球轴承降低了星形旋钮与部件间的摩擦，以避免紧固位置流下任何印痕。这样可确保在渐小的蠕动系数下具有较大的紧固力。
