VCTS-Z
可调式凸轮旋钮（需按动）
ELESA 原创设计
|
标准件 |
主尺寸 |
安装孔 |
齿数 |
重量 |
|||||||
|
代码 |
说明 |

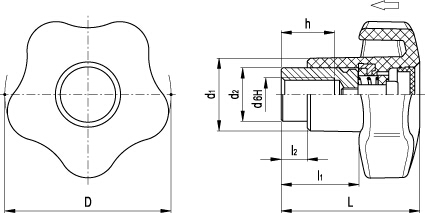

D |
L |
d1 |
d2 |
l1 |
l2 |
d |
h |
z |
g |
|
VCTS-Z-40 A-M6 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M6 |
10 |
24 |
36 |
|
|
VCTS-Z-40 A-M8 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M8 |
10 |
24 |
34 |
|
|
VCTS-Z-50 A-M8 |
50 |
42 |
22 |
16 |
23 |
8 |
M8 |
14 |
26 |
54 |
|
|
VCTS-Z-50 A-M10 |
50 |
42 |
22 |
16 |
23 |
8 |
M10 |
14 |
26 |
52 |
|
Technical information
旋钮
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。用于连接金属紧固元件的内置锌合金齿状插入件。
颜色
黑色、亚光饰面。
中心帽
黑色高科技聚合体中心帽。如订货量充足，可根据客户要求提供其它颜色或定制图形符号、标记或文字。
紧固元件
黑色氧化涂层钢，带螺纹孔、连接到内置锌合金插入件上的有齿元件、固定螺钉及AISI 302不锈钢复位弹簧。
特征及应用
特别适用于要求旋钮自由旋转的场合，以防止意外松动情况的偶然发生。
说明
按下旋钮使有齿元件啮合，并转动。
拧松旋钮，通过弹簧松开啮合，以使旋钮回到无动作位置。
人体工程学及设计理念
该旋钮的特殊设计符合人体工程学的严格要求：五个耳垂式凸瓣、混合半径、比例恰当的边缘高度，使操作者能够自然、安全及舒适地握紧旋钮。
