VLS.
凸轮式安全旋钮
ELESA 原创设计
|
标准件 |

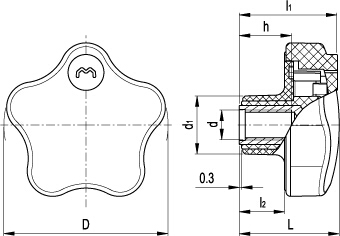

主尺寸 |
安装孔 |
重量 |
||||||
|
代码 |
说明 |
D |
L |
l1 |
d1 |
l2 |
d 6H |
h |
g |
|
VLS.42 B-M6 |
41.5 |
30 |
29.5 |
16.5 |
14.5 |
M6 |
12 |
25 |
|
|
VLS.42 B-M8 |
41.5 |
30 |
29.5 |
16.5 |
14.5 |
M8 |
13 |
26 |
|
|
VLS.55 B-M8 |
55 |
33 |
32 |
19 |
15 |
M8 |
13 |
33 |
|
|
VLS.55 B-M10 |
55 |
33 |
32 |
19 |
15 |
M10 |
17 |
35 |
|
Technical information
凸轮实心帽
玻璃纤维加固聚酰胺基（PA）高科技聚合体，具有抗干扰设计的安全钥匙槽。耐溶剂、机油、油脂以及其它化学溶剂。
法兰
高科技聚合体，超声焊接。
颜色
黑色、亚光饰面。
紧固元件
聚甲醛基（POM）高科技聚合体。
装配
铜质轮毂，螺纹孔。
安全钥匙（单独订购）
- CSN（代码 6951）：聚甲醛基（POM）高科技聚合体折叠式钥匙，红色，抗干扰形不锈钢插件。
- CSF（代码 6952）：聚酰胺基 （PA） 高科技聚合体球形钥匙，红色，抗干扰形不锈钢插件。
如订货数量充足，还可根据客户要求提供黑色安全钥匙。
安全装置
VLS凸轮式安全旋钮装配有安全钥匙，仅可由认可人员旋开。如果没有安全钥匙，则无法拧松旋钮。
1.紧固：如普通旋钮般旋紧旋钮，以将其紧固。注意，安全钥匙无需插入。
2. 拧松：插入安全钥匙（无需旋转）并拧松旋钮。
特征及应用
内部装置与法兰的特殊设计有助于排出污垢（灰尘、泥土、液体）。
