VCTS-Z-SST-p
可调式凸轮旋钮 （需按动）
ELESA 原创设计
|
标准件 |
主尺寸 |
螺杆 |
齿数 |
重量 |
|||||||
|
代码 |
说明 |

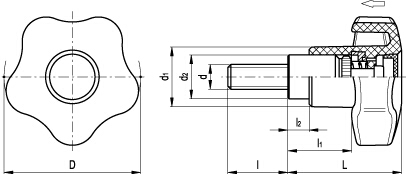

D |
L |
d1 |
d2 |
l1 |
l2 |
d |
l |
z |
g |
|
VCTS-Z-40-SST-p-M6x20 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M6 |
20 |
24 |
40 |
|
|
VCTS-Z-40-SST-p-M6x25 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M6 |
25 |
24 |
42 |
|
|
VCTS-Z-40-SST-p-M6x32 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M6 |
32 |
24 |
45 |
|
|
VCTS-Z-40-SST-p-M6x40 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M6 |
40 |
24 |
50 |
|
|
VCTS-Z-40-SST-p-M8x20 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M8 |
20 |
24 |
42 |
|
|
VCTS-Z-40-SST-p-M8x25 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M8 |
25 |
24 |
44 |
|
|
VCTS-Z-40-SST-p-M8x32 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M8 |
32 |
24 |
47 |
|
|
VCTS-Z-40-SST-p-M8x40 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M8 |
40 |
24 |
52 |
|
|
VCTS-Z-50-SST-p-M8x25 |
50 |
42 |
22 |
16 |
23 |
8 |
M8 |
25 |
26 |
58 |
|
|
VCTS-Z-50-SST-p-M8x32 |
50 |
42 |
22 |
16 |
23 |
8 |
M8 |
32 |
26 |
62 |
|
|
VCTS-Z-50-SST-p-M8x40 |
50 |
42 |
22 |
16 |
23 |
8 |
M8 |
40 |
26 |
68 |
|
|
VCTS-Z-50-SST-p-M8x50 |
50 |
42 |
22 |
16 |
23 |
8 |
M8 |
50 |
26 |
74 |
|
|
VCTS-Z-50-SST-p-M10x25 |
50 |
42 |
22 |
16 |
23 |
8 |
M10 |
25 |
26 |
60 |
|
|
VCTS-Z-50-SST-p-M10x32 |
50 |
42 |
22 |
16 |
23 |
8 |
M10 |
32 |
26 |
64 |
|
|
VCTS-Z-50-SST-p-M10x40 |
50 |
42 |
22 |
16 |
23 |
8 |
M10 |
40 |
26 |
70 |
|
|
VCTS-Z-50-SST-p-M10x50 |
50 |
42 |
22 |
16 |
23 |
8 |
M10 |
50 |
26 |
76 |
|
Technical information
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。用于连接金属紧固元件的内置锌合金齿状插入件。
黑色、亚光饰面。
黑色高科技聚合体中心帽。如订货量充足，可根据客户要求提供其它颜色或定制图形符号、标记或文字。
AISI303不锈钢，带螺纹孔、连接内置锌合金插入件用有齿元件、不锈钢固定螺钉及AISI 302不锈钢复位弹簧。
特别适用于要求旋钮自由旋转的场合，以防止意外松动情况的偶然发生。
AISI303不锈钢具有高耐腐蚀性，由该材料制成的凸轮式旋钮可用于受特殊的卫生、气候和环境条件下限制或法律强制要求，须使用耐腐蚀材料的机械和设备。
按下旋钮使有齿元件啮合，并转动。
拧松旋钮，通过弹簧松开啮合，以使旋钮回到无动作位置。
该旋钮的特殊设计符合人体工程学的严格要求：五个耳垂式凸瓣、混合半径、比例恰当的边缘高度，使操作者能够自然、安全及舒适地握紧旋钮。
