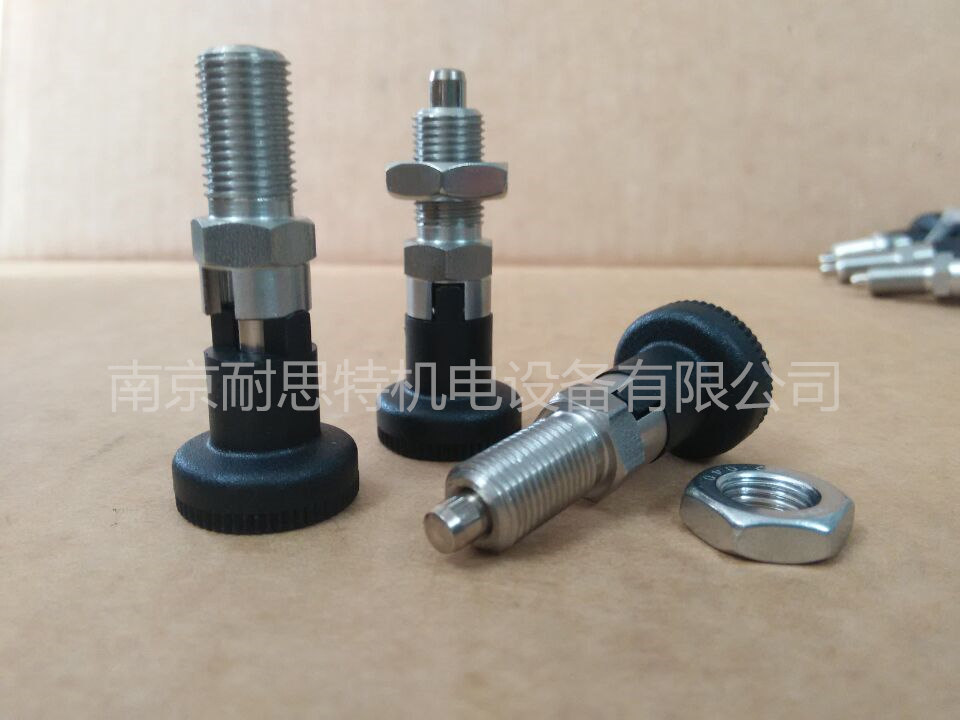

GN 617.1-NI
带定止位的分度销
|
标准件 |
主尺寸 |
弹簧压力 |
重量 |
||||||||||
|
说明 |
d1 |
d2 |
d3 |
e |
l1 ≈ |
l2 |
l3 |
l4 |
l5 |
A/F |
预压 |
最大压载 |
g |
|
5 |
M10x1 |
21 |
13.8 |
51 |
5 |
17 |
5 |
15 |
12 |
6 |
15 |
20 |
|
|
6 |
M12x1.5 |
25 |
16.2 |
61 |
6 |
20 |
6 |
17 |
14 |
8 |
21 |
34 |
|
|
8 |
M16x1.5 |
31 |
21.9 |
75.5 |
7 |
26 |
8 |
23 |
19 |
9 |
26 |
79 |
|
|
10 |
M20x1.5 |
31 |
25.4 |
91 |
10 |
33 |
10 |
30 |
22 |
17 |
40 |
130 |
|
|
5 |
M10x1 |
21 |
13.8 |
51 |
5 |
17 |
5 |
15 |
12 |
6 |
15 |
30 |
|
|
6 |
M12x1.5 |
25 |
16.2 |
61 |
6 |
20 |
6 |
17 |
14 |
8 |
21 |
48 |
|
|
8 |
M16x1.5 |
31 |
21.9 |
75.5 |
7 |
26 |
8 |
23 |
19 |
9 |
26 |
99 |
|
|
10 |
M20x1.5 |
31 |
25.4 |
91 |
10 |
33 |
10 |
30 |
22 |
17 |
40 |
163 |
|
Technical information
AISI303不锈钢。
镀镍AISI303不锈钢。建议与符合H7公差的孔配合。
AISI304不锈钢。
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
- A型：带捏手，无锁紧螺母。
- AK型：带捏手及锁紧螺母，符合ISO8675。
当分度销需要装配到薄壁上时，可以选用GN609.5型AISI303不锈钢的定距衬套，来弥补螺纹长度。
GN 617.1-NI型带定止位的分度销适用于需要定位操作，且需要将销头锁定在缩回位置的场合。
AISI303不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的分度销。
