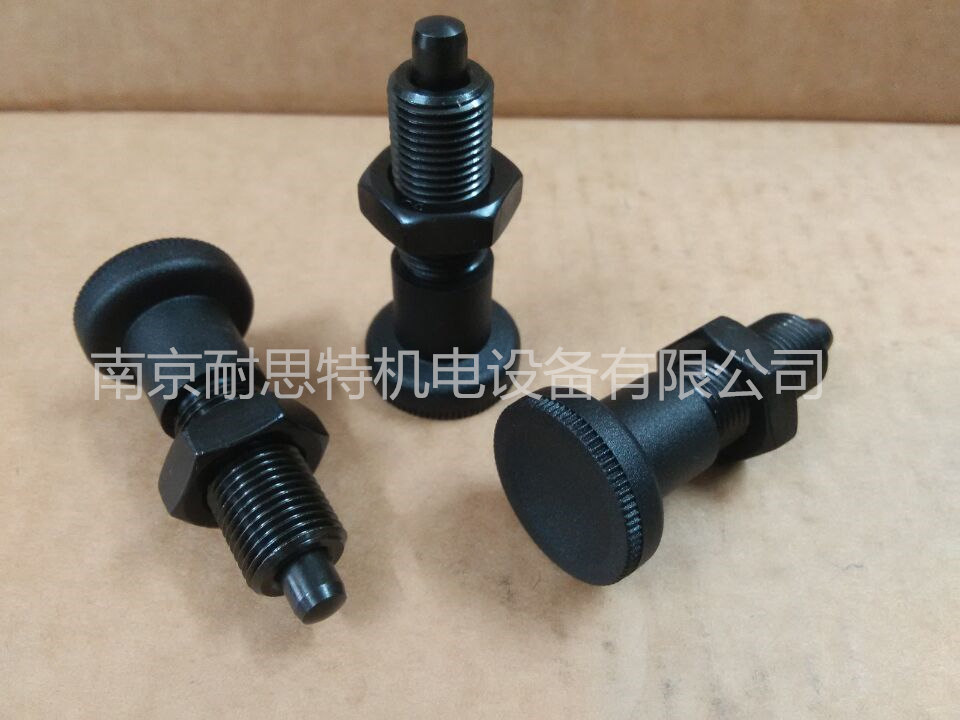

GN 613
分度销
|
标准件 |
主尺寸 |
弹簧压力 |
重量 |
螺丝刀 |
||||||||
|
说明 |
d1 |
d2 |
d3 |
d4 |
l1 ≈ |
l2. |
l3 |
l4 |
Preload |
Max. load |
g |
Description |
|
5 |
M10x1 |
21 |
- |
45 |
5 |
22 |
- |
7 |
17 |
18 |
GN 613.1-5 |
|
|
6 |
M12x1.5 |
25 |
- |
54.5 |
6 |
26 |
- |
9 |
24 |
29 |
GN 613.1-6 |
|
|
8 |
M16x1.5 |
31 |
- |
69 |
8 |
34 |
- |
11 |
30 |
62 |
GN 613.1-8 |
|
|
10 |
M20x1.5 |
31 |
- |
80 |
10 |
43 |
- |
19 |
45 |
92 |
GN 613.1-10 |
|
|
5 |
M10x1 |
21 |
- |
45 |
5 |
22 |
- |
7 |
17 |
25 |
GN 613.1-5 |
|
|
6 |
M12x1.5 |
25 |
- |
54.5 |
6 |
26 |
- |
9 |
24 |
38 |
GN 613.1-6 |
|
|
8 |
M16x1.5 |
31 |
- |
69 |
8 |
34 |
- |
11 |
30 |
82 |
GN 613.1-8 |
|
|
10 |
M20x1.5 |
31 |
- |
80 |
10 |
43 |
- |
19 |
45 |
127 |
GN 613.1-10 |
|
|
5 |
M10x1 |
- |
M5 |
- |
5 |
22 |
6 |
7 |
17 |
14 |
GN 613.1-5 |
|
|
6 |
M12x1.5 |
- |
M6 |
- |
6 |
26 |
10 |
9 |
24 |
27 |
GN 613.1-5 |
|
|
8 |
M16x1.5 |
- |
M8 |
- |
8 |
34 |
12 |
11 |
30 |
59 |
GN 613.1-8 |
|
|
10 |
M20x1.5 |
- |
M8 |
- |
10 |
43 |
12 |
19 |
45 |
86 |
GN 613.1-10 |
|
|
5 |
M10x1 |
- |
M5 |
- |
5 |
22 |
6 |
7 |
17 |
21 |
GN 613.1-5 |
|
|
6 |
M12x1.5 |
- |
M6 |
- |
6 |
26 |
10 |
9 |
24 |
37 |
GN 613.1-6 |
|
|
8 |
M16x1.5 |
- |
M8 |
- |
8 |
34 |
12 |
11 |
30 |
79 |
GN 613.1-8 |
|
|
10 |
M20x1.5 |
- |
M8 |
- |
10 |
43 |
12 |
19 |
45 |
121 |
GN 613.1-10 |
|
Technical information
钢质，黑色氧化处理。
黑色氧化处理钢材制成，销头作硬化处理。建议安装于公差符合H7规定的孔内。
钢质，黑色氧化处理。
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
- A型：带捏手，无锁紧螺母。
- AK型：带捏手及锁紧螺母，符合ISO8675。
- G型：无捏手及锁紧螺母。
- GK型：无捏手，带锁紧螺母，符合ISO8675。
可应客户要求，在无捏手的G型与GK型分度销上装配螺纹操作杆，以便客户自行按需选装捏手或直接与机器的其它操作机构连接。
GN613型分度销适用于需要定位操作的场合。
