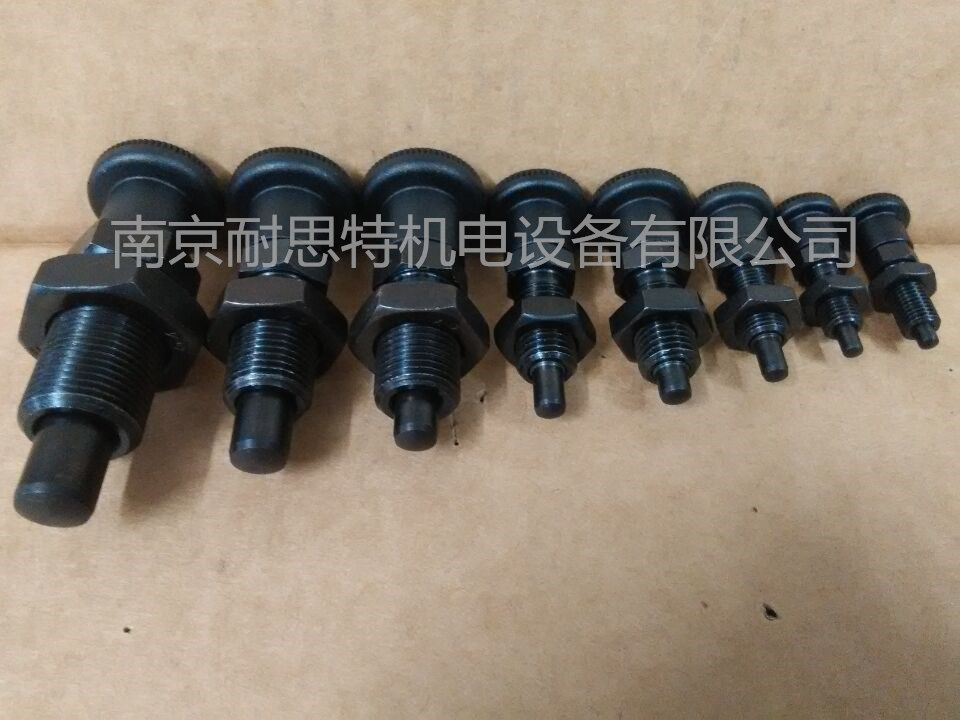

GN 817
分度销
标准件 |
主尺寸 |
弹簧压力 |
重量 |
|||||||||||||
说明 |
d1 |
l1 |
d2 |
d3 |
d4 |
d5 |
k |
l2 |
l3 |
l4 |
l5 |
l6 |
A/F |
预压 |
最大压载 |
g |
4 |
4 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4.5 |
12 |
11 |
|
4 |
6 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4 |
12.5 |
11 |
|
5 |
5 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
15 |
19 |
|
5 |
8 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
18 |
19 |
|
6 |
6 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6.5 |
19 |
32 |
|
6 |
9 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6 |
25 |
32 |
|
8 |
8 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
26 |
68 |
|
8 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
28 |
67 |
|
10 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
9.5 |
38 |
69 |
|
12 |
15 |
M20x1.5 |
28 |
- |
- |
24 |
67 |
33 |
10 |
- |
- |
22 |
11.5 |
40 |
117 |
|
4 |
4 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4.5 |
12 |
12 |
|
4 |
6 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4 |
12.5 |
12 |
|
5 |
5 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
15 |
20 |
|
5 |
8 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
18 |
20 |
|
6 |
6 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6.5 |
19 |
33 |
|
6 |
9 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6 |
25 |
33 |
|
8 |
8 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
26 |
69 |
|
8 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
28 |
69 |
|
10 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
9.5 |
38 |
71 |
|
12 |
15 |
M20x1.5 |
28 |
- |
- |
24 |
67 |
33 |
10 |
- |
- |
22 |
11.5 |
40 |
151 |
|
4 |
40 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4.5 |
12 |
12 |
|
4 |
6 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4 |
12.5 |
13 |
|
5 |
5 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
15 |
21 |
|
5 |
8 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
18 |
22 |
|
6 |
6 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6.5 |
19 |
35 |
|
6 |
9 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6 |
25 |
36 |
|
8 |
8 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
26 |
73 |
|
8 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
28 |
71 |
|
10 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
9.5 |
38 |
74 |
|
12 |
15 |
M20x1.5 |
28 |
- |
- |
24 |
67 |
33 |
10 |
- |
- |
22 |
11.5 |
40 |
125 |
|
4 |
4 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4.5 |
12 |
13 |
|
4 |
6 |
M8x1 |
16 |
- |
- |
14 |
35 |
16 |
5 |
- |
- |
10 |
4 |
12.5 |
13 |
|
5 |
5 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
15 |
22 |
|
5 |
8 |
M10x1 |
19 |
- |
- |
16 |
40 |
18 |
6 |
- |
- |
12 |
5 |
18 |
22 |
|
6 |
6 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6.5 |
19 |
36 |
|
6 |
9 |
M12x1.5 |
23 |
- |
- |
20 |
48 |
22 |
6 |
- |
- |
14 |
6 |
25 |
37 |
|
8 |
8 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
26 |
75 |
|
8 |
12 |
M16x1.5 |
2 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
8.5 |
28 |
72 |
|
10 |
12 |
M16x1.5 |
28 |
- |
- |
24 |
58 |
26 |
8 |
- |
- |
17 |
9.5 |
38 |
77 |
|
12 |
15 |
M20x1.5 |
28 |
- |
- |
24 |
67 |
33 |
10 |
- |
- |
22 |
11.5 |
40 |
151 |
|
4 |
4 |
M8x1 |
- |
M3 |
7 |
- |
35 |
16 |
- |
4.5 |
2.5 |
10 |
4.5 |
12 |
10 |
|
4 |
6 |
M8x1 |
- |
M3 |
7 |
- |
35 |
16 |
- |
4.5 |
2.5 |
10 |
4 |
12.5 |
10 |
|
5 |
5 |
M10x1 |
- |
M4 |
8 |
- |
40 |
18 |
- |
5.5 |
3 |
12 |
5 |
15 |
17 |
|
5 |
8 |
M10x1 |
- |
M4 |
8 |
- |
40 |
18 |
- |
5.5 |
3 |
12 |
5 |
18 |
17 |
|
6 |
6 |
M12x1.5 |
- |
M5 |
9 |
- |
48 |
22 |
- |
7 |
3.5 |
14 |
6.5 |
19 |
29 |
|
6 |
9 |
M12x1.5 |
- |
M5 |
9 |
- |
48 |
22 |
- |
7 |
3.5 |
14 |
6 |
25 |
29 |
|
8 |
8 |
M16x1.5 |
- |
M6 |
10 |
- |
58 |
26 |
- |
8.5 |
4 |
17 |
8.5 |
26 |
61 |
|
8 |
12 |
M16x1.5 |
- |
M6 |
10 |
- |
58 |
26 |
- |
8.5 |
4 |
17 |
8.5 |
28 |
60 |
|
10 |
12 |
M16x1.5 |
- |
M6 |
10 |
- |
58 |
26 |
- |
8.5 |
4 |
17 |
9.5 |
38 |
62 |
|
12 |
15 |
M20x1.5 |
- |
M6 |
12 |
- |
67 |
33 |
- |
8.5 |
4 |
22 |
11.5 |
40 |
111 |
|
4 |
4 |
M8x1 |
- |
M3 |
7 |
- |
35 |
16 |
- |
4.5 |
2.5 |
10 |
4.5 |
12 |
11 |
|
4 |
6 |
M8x1 |
- |
M3 |
7 |
- |
35 |
16 |
- |
4.5 |
2.5 |
10 |
4 |
12.5 |
11 |
|
5 |
5 |
M10x1 |
- |
M4 |
8 |
- |
40 |
18 |
- |
5.5 |
3 |
12 |
5 |
15 |
18 |
|
5 |
8 |
M10x1 |
- |
M4 |
8 |
- |
40 |
18 |
- |
5.5 |
3 |
12 |
5 |
18 |
18 |
|
6 |
6 |
M12x1.5 |
- |
M5 |
9 |
- |
48 |
22 |
- |
7 |
3.5 |
14 |
6.5 |
19 |
30 |
|
6 |
9 |
M12x1.5 |
- |
M5 |
9 |
- |
48 |
22 |
- |
7 |
3.5 |
14 |
6 |
25 |
30 |
|
8 |
8 |
M16x1.5 |
- |
M6 |
10 |
- |
58 |
26 |
- |
8.5 |
4 |
17 |
8.5 |
26 |
62 |
|
8 |
12 |
M16x1.5 |
- |
M6 |
10 |
- |
58 |
26 |
- |
8.5 |
4 |
17 |
8.5 |
28 |
62 |
|
10 |
12 |
M16x1.5 |
- |
M6 |
10 |
- |
58 |
26 |
- |
8.5 |
4 |
17 |
9.5 |
38 |
64 |
|
12 |
15 |
M20x1.5 |
- |
M6 |
12 |
- |
67 |
33 |
- |
8.5 |
4 |
22 |
11.5 |
40 |
135 |
Technical information
本体
钢质,黑色氧化处理。
销头
硬化磨光钢材。建议安装于公差符合H8规定的孔内。
锁紧螺母
钢质,黑色氧化处理。
滚花捏手
高冲击强度聚酰胺基(PA)高科技聚合体,黑色,亚光饰面(B与BK型)。耐溶剂、机油、油脂以及其它化学溶剂。
滚花有键捏手
高冲击强度特殊高科技聚合体,黑色,亚光饰面
(C与CK型)。耐溶剂、机油、油脂以及其它化学溶剂。
可供应以下标准型号
- B型:带捏手,无锁紧螺母。
- BK型:带捏手及锁紧螺母,符合ISO8675。
- C型:带捏手,无锁紧螺母。
- CK型:带捏手及锁紧螺母,符合ISO8675。
可供应的其它标准型号
螺纹操作杆,以便客户自行按需选装捏手或直接与机器的其它操作机构连接。
- G型:无锁紧螺母。
- GK型:带锁紧螺母
特征及应用
GN 817型分度销具有以下优点:
- 每个销头Ø有两个缩回行程(l1);
- B型与C型均为小尺寸l;
- 缩回装置(C型)部分被遮盖;
- 螺纹端通过切口限定螺纹长度。
带有键槽捏手的C型分度销,适用于所有不允许分度销长时间突出在外的场合。在此情况下,需向上提起捏手,并将其向后转动90°。带有锁匙控制的槽口,以防止分度销由于误操作或者振动而发生转动。
