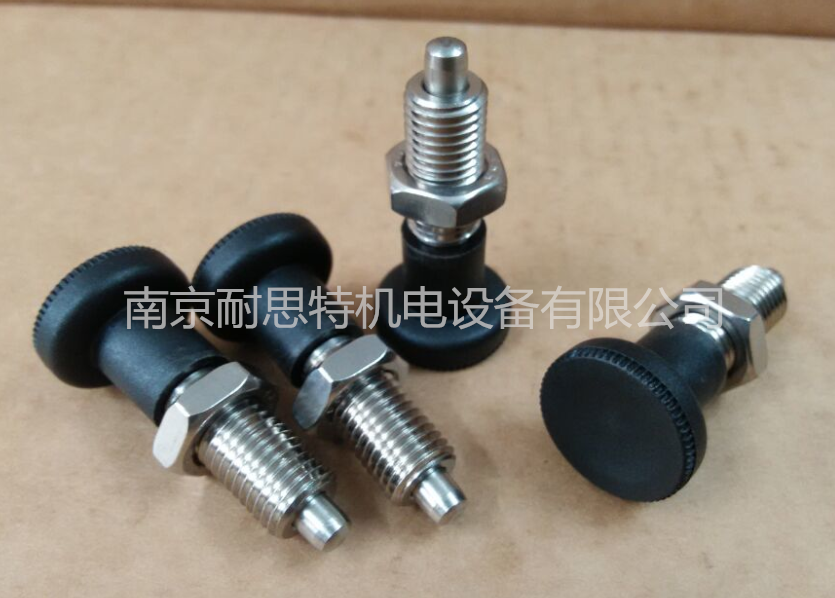

GN 613-NI
分度销
|
标准件 |
主尺寸 |
弹簧压力 N ≈ |
扳手 |
重量 |
||||||||
|
说明 |
d1 |
l1 |
d2 |
d3 |
d4 |
l3 |
l2. |
l4 |
预压 |
最大压载 |
g |
|
|
5 |
45 |
M10x1 |
21 |
- |
22 |
5 |
6 |
6 |
15 |
GN 613.1-5 |
18 |
|
|
6 |
54.5 |
M12x1.5 |
25 |
- |
26 |
6 |
10 |
8 |
21 |
GN 613.1-6 |
29 |
|
|
8 |
69 |
M16x1.5 |
- |
- |
34 |
8 |
12 |
9 |
26 |
GN 613.1-8 |
62 |
|
|
10 |
80 |
M20x1.5 |
31 |
- |
43 |
10 |
12 |
17 |
40 |
GN 613.1-10 |
92 |
|
|
5 |
45 |
M10x1 |
21 |
- |
22 |
5 |
- |
6 |
15 |
GN 613.1-5 |
25 |
|
|
6 |
54.5 |
M12x1.5 |
25 |
- |
26 |
6 |
- |
8 |
21 |
GN 613.1-6 |
38 |
|
|
8 |
69 |
M16x1.5 |
31 |
- |
34 |
8 |
- |
9 |
26 |
GN 613.1-8 |
82 |
|
|
10 |
80 |
M20x1.5 |
31 |
- |
43 |
10 |
- |
17 |
40 |
GN 613.1-10 |
127 |
|
|
5 |
45 |
M10x1 |
21 |
M5 |
22 |
5 |
6 |
6 |
15 |
GN 613.1-5 |
14 |
|
|
6 |
54.5 |
M12x1.5 |
25 |
M6 |
26 |
6 |
10 |
8 |
21 |
GN 613.1-6 |
19 |
|
|
8 |
69 |
M16x1.5 |
31 |
M8 |
34 |
8 |
12 |
9 |
26 |
GN 613.1-8 |
59 |
|
|
10 |
80 |
M20x1.5 |
31 |
M8 |
43 |
10 |
12 |
17 |
40 |
GN 613.1-10 |
88 |
|
|
5 |
45 |
M10x1 |
21 |
M5 |
22 |
5 |
6 |
6 |
15 |
GN 613.1-5 |
21 |
|
|
6 |
54.5 |
M12x1.5 |
25 |
M6 |
26 |
6 |
10 |
8 |
21 |
GN 613.1-6 |
37 |
|
|
8 |
69 |
M16x1.5 |
31 |
M8 |
34 |
8 |
12 |
9 |
26 |
GN 613.1-8 |
82 |
|
|
10 |
80 |
M20x1.5 |
31 |
M8 |
43 |
10 |
12 |
17 |
40 |
GN 613.1-10 |
123 |
|
Technical information
AISI303不锈钢。
镀镍AISI303不锈钢。建议安装于公差符合H7规定的孔内。
AISI304不锈钢。
高弹性聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。
- A型：带捏手，无锁紧螺母。
- AK型：带捏手及锁紧螺母，符合ISO8675。
- G型：无捏手及锁紧螺母。
- GK型：无捏手，带锁紧螺母，符合ISO8675。
可应客户要求，在无捏手的G型与GK型分度销上装配螺纹操作杆，以便客户自行按需选装捏手或直接与机器的其它操作机构连接。
GN613-NI型分度销适用于需要定位操作的场合。
AISI303不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的分度销。
