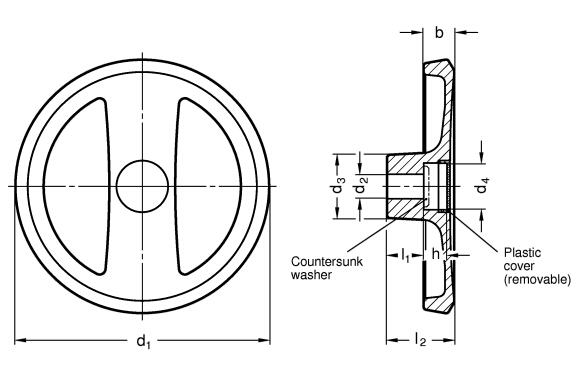

GN 924-A
轮辐手轮
|
标准件 |
主尺寸 |
安装孔 |
推荐垫圈 |
重量 |
||||||
|
说明 |
d1 |
d3 |
d4 |
b |
h |
l2 ≈ |
d2 H7 |
l1 |
g |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
GN 184-20 |
255 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
GN 184-20 |
255 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
GN 184-20 |
253 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
GN 184-20 |
250 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
GN 184-20 |
251 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
GN 184-20 |
250 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
GN 184-20 |
249 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
GN 184-20 |
249 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
GN 184-25 |
340 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
GN 184-25 |
340 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
GN 184-25 |
337 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
GN 184-25 |
340 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
GN 184-25 |
340 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
GN 184-25 |
340 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
GN 184-25 |
338 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
GN 184-25 |
440 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
GN 184-25 |
460 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
GN 184-25 |
340 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
GN 184-25 |
455 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
GN 184-25 |
455 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
GN 184-25 |
460 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
GN 184-25 |
500 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
GN 184-25 |
455 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
GN 184-25 |
455 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
GN 184-32 |
730 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
GN 184-32 |
730 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
GN 184-32 |
720 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
GN 184-32 |
730 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
GN 184-32 |
720 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
GN 184-32 |
720 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
GN 184-32 |
710 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
GN 184-32 |
710 |
|
Technical information
压铸铝，切削轮毂，车削轮缘。
SW型：塑料涂层，黑色RAL 9005，纹理饰面。
SR型：塑料涂层，银色RAL 9006，纹理饰面。
B型：轮毂带H7级公差光孔。
K型：轮毂带H7级公差铰孔和键槽，符合DIN 6885/1 P9规定的公差(038产品目录，A17页）。
可用平头螺钉将GN 924手轮固定安装至轴上，参见技术参数部分(038产品目录，A18页）。
聚酰胺基 (PA) 高科技聚合体，浅灰色，压入式装配。
GN 924轮辐手轮设计先进、新颖。
可拆除塑料罩盖可保护固定元件（如螺钉、埋头垫圈）及轴端。
GN 184轴向定位垫圈(038产品目录，第631页）。
轴向和径向跳动低于0.4。
