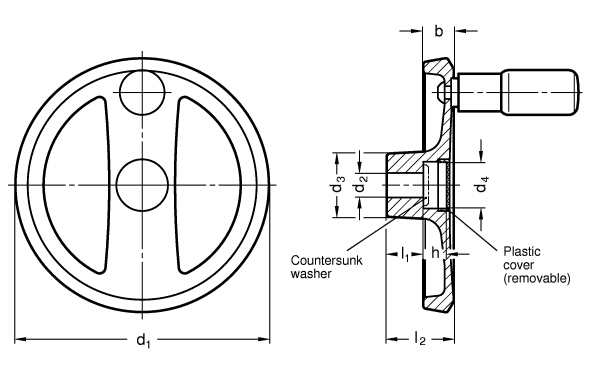

GN 924-R
带旋转手柄的轮辐手轮
|
标准件 |
主尺寸 |
安装孔 |
手柄 |
推荐垫圈 |
重量 |
||||||
|
说明 |
d1 |
d3 |
d4 |
b |
h |
l2 ≈ |
d2 H7 |
l1 |
Ø |
g |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
22 |
GN 184-20 |
340 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
22 |
GN 184-20 |
340 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
22 |
GN 184-20 |
335 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
12 |
18 |
22 |
GN 184-22 |
335 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
22 |
GN 184-20 |
338 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
22 |
GN 184-20 |
338 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
22 |
GN 184-20 |
336 |
|
|
125 |
31 |
23 |
15 |
11 |
33.5 |
14 |
18 |
22 |
GN 184-20 |
336 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
24 |
GN 184-25 |
450 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
24 |
GN 184-25 |
450 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
24 |
GN 184-25 |
440 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
14 |
19 |
24 |
GN 184-25 |
440 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
24 |
GN 184-25 |
448 |
|
|
140 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
24 |
GN 184-25 |
448 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
24 |
GN 184-25 |
438 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36.5 |
16 |
19 |
24 |
GN 184-25 |
438 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
24 |
GN 184-25 |
560 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
24 |
GN 184-25 |
560 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
24 |
GN 184-25 |
550 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
14 |
20 |
24 |
GN 184-25 |
550 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
24 |
GN 184-25 |
558 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
24 |
GN 184-25 |
558 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
24 |
GN 184-25 |
548 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39.5 |
16 |
20 |
24 |
GN 184-25 |
548 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
25 |
GN 188-32 |
890 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
25 |
GN 184-32 |
890 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
25 |
GN 184-32 |
880 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
25 |
GN 184-32 |
880 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
18 |
24 |
25 |
GN 184-32 |
920 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
25 |
GN 184-32 |
920 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
25 |
GN 184-32 |
910 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45.5 |
20 |
24 |
25 |
GN 184-32 |
910 |
|
Technical information
材料
压铸铝，切削轮毂，车削轮缘。
颜色
SW型：塑料涂层，黑色RAL 9005，纹理饰面。
SR型：塑料涂层，银色RAL 9006，纹理饰面。
安装
B型：轮毂带H7公差光孔。
K型：轮毂带H7公差铰孔和键槽，符合DIN 6885/1 P9规定的公差（参见038产品目录，A17页）。
可用平头螺钉将GN 924手轮固定安装至轴上，参见技术参数部分（参见038产品目录，A18页）。
塑料罩盖
聚酰胺基 (PA) 高科技聚合体，浅灰色，压入式装配。
旋转手柄
GN 798旋转手柄由聚酰胺基（PA世界杯买球平台）高科技聚合体制成，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。手柄的双径体特殊设计使操作员在转动手轮时，可安全握紧，符合人体工程学要求。
可按需提供以下附件
GN 184轴向定位垫圈（参见038产品目录，第631页）。
特征及应用
GN 924轮辐手轮设计先进、新颖。
可拆卸塑料罩盖能保护紧固部件（如螺钉、埋头垫圈）和轴端。
技术参数
轴向和径向跳动低于0.4。
