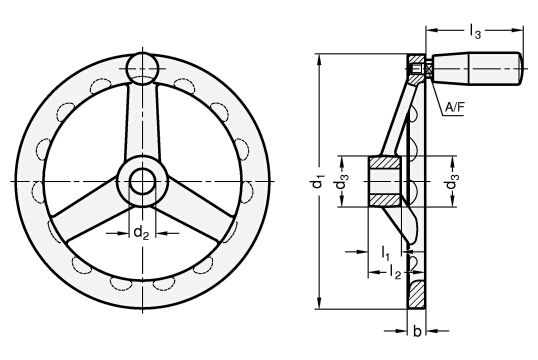

GN 949-D
带旋转手柄的轮辐手轮
|
标准件 |
主尺寸 |
安装孔 |
手柄 |
轮辐数 |
重量 |
||||||
|
说明 |
d1 |
d1 |
b |
l2 ≈ |
l3 ≈ |
d2 |
D |
L |
A/F |
g |
|
|
100 |
20 |
7 |
27.5 |
45 |
10 |
15 |
18 |
9 |
3 |
260 |
|
|
100 |
20 |
7 |
27.5 |
45 |
10 |
15 |
18 |
9 |
3 |
255 |
|
|
100 |
20 |
7 |
27.5 |
45 |
12 |
15 |
18 |
9 |
3 |
260 |
|
|
100 |
20 |
7 |
27.5 |
45 |
12 |
15 |
18 |
9 |
3 |
255 |
|
|
125 |
24 |
9 |
28.5 |
55 |
12 |
16 |
21 |
9 |
3 |
440 |
|
|
125 |
24 |
9 |
28.5 |
55 |
12 |
16 |
21 |
9 |
3 |
430 |
|
|
125 |
24 |
9 |
28.5 |
55 |
14 |
16 |
21 |
9 |
3 |
440 |
|
|
125 |
24 |
9 |
28.5 |
55 |
14 |
16 |
21 |
9 |
3 |
430 |
|
|
140 |
28 |
10 |
30.5 |
71 |
14 |
18 |
23 |
11 |
3 |
680 |
|
|
140 |
28 |
10 |
30.5 |
71 |
14 |
18 |
23 |
11 |
3 |
670 |
|
|
140 |
28 |
10 |
30.5 |
71 |
16 |
18 |
23 |
11 |
3 |
680 |
|
|
140 |
28 |
10 |
30.5 |
71 |
16 |
18 |
23 |
11 |
3 |
670 |
|
|
160 |
31 |
11 |
35.5 |
71 |
14 |
20 |
23 |
11 |
3 |
900 |
|
|
160 |
31 |
11 |
35.5 |
71 |
14 |
20 |
23 |
11 |
3 |
890 |
|
|
160 |
31 |
11 |
35.5 |
71 |
16 |
20 |
23 |
11 |
3 |
900 |
|
|
160 |
31 |
11 |
35.5 |
71 |
16 |
20 |
23 |
11 |
3 |
890 |
|
|
200 |
36 |
14 |
39 |
71 |
18 |
23 |
23 |
11 |
3 |
1544 |
|
|
200 |
36 |
14 |
39 |
71 |
18 |
23 |
23 |
11 |
3 |
1534 |
|
|
200 |
36 |
14 |
39 |
71 |
20 |
23 |
23 |
11 |
3 |
1495 |
|
|
200 |
36 |
14 |
39 |
71 |
20 |
23 |
23 |
11 |
3 |
1485 |
|
Technical information
材料
AISI CF-8不锈钢，精铸，车削轮缘，喷砂亚光饰面。
轮毂
- B型：H8铰孔。
- K型：H8铰孔和键槽，符合DIN 6885/1 P9规定的公差（参见038产品目录，A17页）。
可用平头螺钉将GN 949-D手轮安装至轴上，参见技术参数部分（参见038产品目录，A18页）。
旋转手柄
热固性塑料(酚醛基PF)，黑色，转轴为AISI 304不锈钢。
特征及应用
GN 949-D不锈钢轮辐手轮的设计符合卫生标准。
可按需提供以下附件
GN 184.5轴向定位垫圈（参见038产品目录，第631页）。
