GN 950.6-A
轮幅手轮
|
标准件 |
主尺寸 |
安装孔 |
轮辐数 |
重量 |
||||
|
说明 |

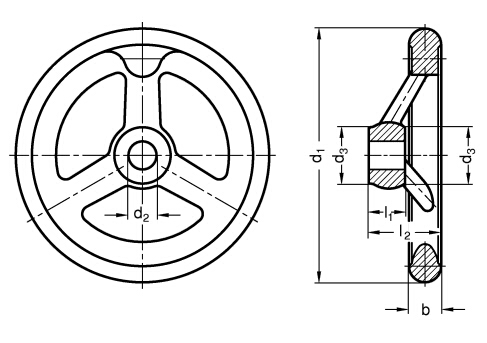

d1 |
d3 ≈ |
b |
l2 ≈ |
d2 H9 |
l1 |
g |
|
|
100 |
25.5 |
14.5 |
33 |
10 |
17 |
3 |
433 |
|
|
100 |
25.5 |
14.5 |
33 |
10 |
17 |
3 |
430 |
|
|
125 |
27 |
15.8 |
35.5 |
12 |
18 |
3 |
660 |
|
|
125 |
27 |
15.8 |
35.5 |
12 |
18 |
3 |
655 |
|
|
140 |
29 |
17 |
38.5 |
14 |
19 |
3 |
865 |
|
|
140 |
29 |
17 |
38.5 |
14 |
19 |
3 |
840 |
|
|
160 |
31 |
17.5 |
39.5 |
14 |
20 |
3 |
1156 |
|
|
160 |
31 |
17.5 |
39.5 |
14 |
20 |
3 |
1150 |
|
|
200 |
37 |
20 |
44.5 |
18 |
24 |
3 |
1938 |
|
|
200 |
37 |
20 |
44.5 |
18 |
24 |
3 |
1930 |
|
Technical information
材料
AISI 316 LHC不锈钢。
- 耐酸。
- 切削轮毂。
- 车削轮缘，抛光处理。
- 未加工表面，喷砂亚光饰面。
轮毂
- B型：H9铰孔。
- K型：H9铰孔和键槽，符合DIN 6885/1 P9规定的公差（参见038产品目录，A17页）。
可用平头螺钉将GN 950.6手轮安装至轴上，参见技术参数部分（参见038产品目录，A18页）。
可按需提供以下附件
GN 184.5轴向定位垫圈（参见038产品目录，第631页）。
特征及应用
GN 950.6-A带固定手柄手轮的主要外形尺寸与DIN 950-A相同。
