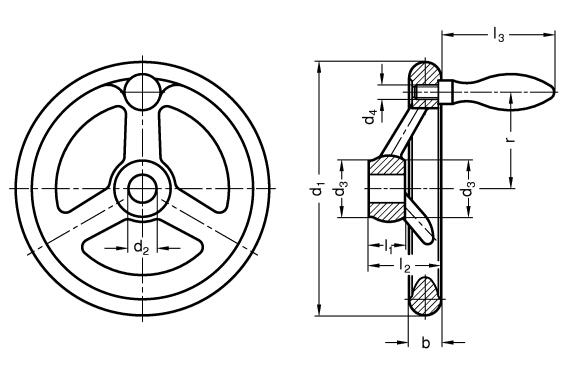

GN 950.6-F
带固定手柄的轮辐手轮
|
标准件 |
主尺寸 |
安装孔 |
手柄 |
轮辐数 |
重量 |
|||||||
|
说明 |
d1 |
d3 ≈ |
b |
l2 ≈ |
d2 H9 |
l1 |
l3 |
Ø |
r |
d4 |
g |
|
|
100 |
25.5 |
14.5 |
33 |
10 |
17 |
48.5 |
16 |
36 |
M 6 |
3 |
480 |
|
|
100 |
25.5 |
14.5 |
33 |
10 |
17 |
48.5 |
16 |
36 |
M 6 |
3 |
470 |
|
|
125 |
27 |
15.8 |
35.5 |
12 |
18 |
62 |
20 |
47 |
M 8 |
3 |
770 |
|
|
125 |
27 |
15.8 |
35.5 |
12 |
18 |
62 |
20 |
47 |
M 8 |
3 |
760 |
|
|
140 |
29 |
17 |
38.5 |
14 |
19 |
62 |
20 |
52 |
M 8 |
3 |
940 |
|
|
140 |
29 |
17 |
38.5 |
14 |
19 |
62 |
20 |
52 |
M 8 |
3 |
930 |
|
|
160 |
31 |
17.5 |
39.5 |
14 |
20 |
77 |
25 |
62 |
M 10 |
3 |
1320 |
|
|
160 |
31 |
17.5 |
39.5 |
14 |
20 |
77 |
25 |
62 |
M 10 |
3 |
1310 |
|
|
200 |
37 |
20 |
44.5 |
18 |
24 |
77 |
25 |
80 |
M 10 |
3 |
2060 |
|
|
200 |
37 |
20 |
44.5 |
18 |
24 |
77 |
25 |
80 |
M 10 |
3 |
2000 |
|
材料Technical information
AISI 316 LHC不锈钢。
- 耐酸。
- 切削轮毂。
- 车削轮缘，抛光处理。
- 未加工表面，喷砂亚光饰面。
安装
- B型：H9铰孔。
- K型：H9铰孔和键槽，符合DIN 6885/1 P9规定的公差（参见038产品目录，A17页）。
可用平头螺钉将GN 950.6-F手轮安装至轴上，参见技术参数部分（参见038产品目录，A18页）。
固定手柄
DIN 39-A4镜面抛光车削不锈钢。
可按需提供以下附件
GN 184.5轴向定位垫圈(参见038产品目录，第631页）。
特征及应用
GN 950.6-F带固定手柄手轮的主要外形尺寸与DIN 950-F相同。
