VRTP-P+IR-SST
带折叠手柄的实心轮缘轮辐手轮
ELESA 原创设计
|
标准件 |
主尺寸 |
孔径 |
手柄 |
最大允许孔 |
C # |
L # |
重量 |
||||||||||||
|
代码 |
说明 |

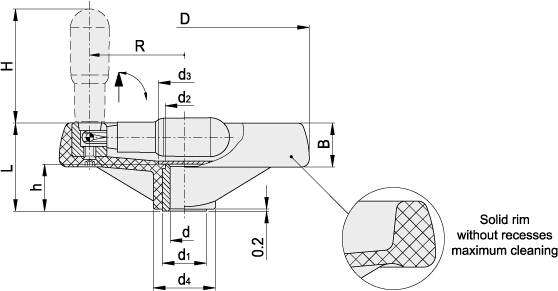

D |
L |
B |
d1 |
d2 |
d3 |
d4 |
d H7 |
h |
H |
R |
d' |
d'' |
t |
b |
[Nm] |
[J] |
g |
|
VRTP.80-P+IR-SST-8 |
80 |
35 |
18 |
18 |
16 |
20.5 |
25 |
8 |
17 |
45 |
29 |
14 |
10 |
12.8 |
4 |
32 |
5 |
102 |
|
|
VRTP.100-P+IR-SST-10 |
99 |
37 |
20 |
18 |
16 |
20.5 |
25.5 |
10 |
17 |
60 |
37 |
14 |
10 |
15.3 |
5 |
54 |
7 |
163 |
|
|
VRTP.125-P+IR-SST-12 |
125 |
44 |
22 |
22 |
20 |
26 |
31 |
12 |
22 |
65 |
48 |
18 |
14 |
18.3 |
5 |
94 |
10 |
230 |
|
|
VRTP.160-P+IR-SST-14 |
160 |
51 |
25 |
26 |
24 |
32 |
40 |
14 |
27 |
73 |
65 |
20 |
18 |
18.3 |
5 |
185 |
15 |
388 |
|
|
VRTP.200-P+IR-SST-16 |
200 |
61 |
28 |
30 |
28 |
36 |
50 |
16 |
34 |
80 |
84 |
24 |
20 |
24.8 |
6 |
300 |
24 |
593 |
|
Technical information
材料
高弹性聚丙烯基 (PP) 高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
通过FDA（美国食品药物管理局）认证。
颜色
黑色，亚光饰面。
轮毂帽
AISI 304 不锈钢自粘式前板。通过FDA（美国食品药物管理局）认证。
标准型号
AISI 304 不锈钢轮毂，H7铰孔。
折叠手柄IR.620-SST 材料为聚酰胺基 (PA) 高科技聚合体，通过FDA认证，黑色，亚光饰面。
允许最大钻孔直径 d'和d"参见附表。
AISI 304 不锈钢手柄销及AISI 316L 不锈钢支架。
可按需提供以下特殊型号
- 不带手柄的手轮。
- 带孔和键槽的轮毂，符合DIN 6885/1 P9规定的公差要求（参见038产品目录，A17页）。
订购带键槽的手轮时需要在代码和描述上增加索引-K（如79121-K VRTP.80-P+IR-SST-8-K）。
可按需提供以下附件
轴向定位垫圈GN 184.5（参见038产品目录，631页）。
特征及应用
由于取消了后部空腔，采用了实心轮缘，允许对手轮进行极为充分的清洗。因而，该款带有AISI304不锈钢轮毂，聚丙烯基高科技聚合体材质的VRTP.手轮设计用于与食品相关的行业。
