GN 322-R
带旋转手柄的轮幅手轮
|
标准件 |

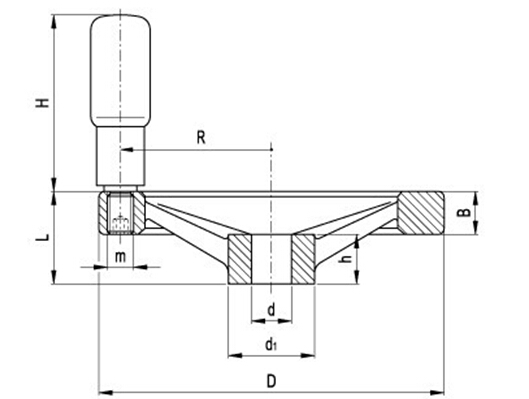

主尺寸 |
孔径 |
手柄 |
重量 |
|||||||
|
说明 |
D |
L |
B |
d1 |
d H7 |
h |
H |
Ø |
m |
R |
g |
|
125 |
33 |
15 |
31 |
12 |
18 |
61.5 |
22 |
M8 |
54 |
383 |
|
|
125 |
33 |
15 |
31 |
14 |
18 |
61.5 |
22 |
M8 |
54 |
386 |
|
|
125 |
33 |
15 |
31 |
12 |
18 |
61.5 |
22 |
M8 |
54 |
381 |
|
|
125 |
33 |
15 |
31 |
14 |
18 |
61.5 |
22 |
M8 |
54 |
384 |
|
|
140 |
36 |
16.5 |
36 |
14 |
19 |
76.5 |
24 |
M8 |
61 |
486 |
|
|
140 |
36 |
16.5 |
36 |
16 |
19 |
76.5 |
24 |
M8 |
61 |
469 |
|
|
140 |
36 |
16.5 |
36 |
14 |
19 |
76.5 |
24 |
M8 |
61 |
484 |
|
|
140 |
36 |
16.5 |
36 |
16 |
19 |
76.5 |
24 |
M8 |
61 |
467 |
|
|
160 |
39 |
18 |
36 |
14 |
20 |
76.5 |
24 |
M10 |
71 |
643 |
|
|
160 |
39 |
18 |
36 |
16 |
20 |
76.5 |
24 |
M10 |
71 |
634 |
|
|
160 |
39 |
18 |
36 |
14 |
20 |
76.5 |
24 |
M10 |
71 |
640 |
|
|
160 |
39 |
18 |
36 |
16 |
20 |
76.5 |
24 |
M10 |
71 |
631 |
|
|
200 |
45 |
20.5 |
42 |
18 |
24 |
86.5 |
25 |
M10 |
89 |
996 |
|
|
200 |
45 |
20.5 |
42 |
20 |
24 |
86.5 |
25 |
M10 |
89 |
989 |
|
|
200 |
45 |
20.5 |
42 |
18 |
24 |
86.5 |
25 |
M10 |
89 |
985 |
|
|
200 |
45 |
20.5 |
42 |
20 |
24 |
86.5 |
25 |
M10 |
89 |
992 |
|
|
250 |
51 |
23 |
48 |
22 |
28 |
86.5 |
25 |
M10 |
113 |
1598 |
|
|
250 |
51 |
23 |
48 |
26 |
28 |
86.5 |
25 |
M10 |
113 |
1574 |
|
|
250 |
51 |
23 |
48 |
22 |
28 |
86.5 |
25 |
M10 |
113 |
1593 |
|
|
250 |
51 |
23 |
48 |
26 |
28 |
86.5 |
25 |
M10 |
113 |
1568 |
|
Technical information
铸铝，精喷砂亚光饰面，车削处理和镜面光亮轮缘。
-B型：带标准H7铰孔。
-K型：标准H7铰孔和键槽，符合DIN 6885/1 P9 规定的公差（参见第A17页）。
可用埋头螺钉将GN322-R型轮辐手轮固定安装在轴上，参见技术说明。
GN798型聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。耐溶剂、机油、油脂以及其它化学溶剂。手柄处双径体的特殊设计使得操作者在转动手轮时，可安全握紧，符合人体工程学要求。
带GN 000.4（参见第103页）或GN 000.5.（参见第104页）安全联接衬套的GN322-D轮辐手轮。
GN 184型轴向定位垫圈（参见第631页）。
轴向和径向振摆低于IT 12。
