GN 324-A
轮辐手轮
|
标准件 |
主尺寸 |
孔径 |
重量 |
||||
|
说明 |

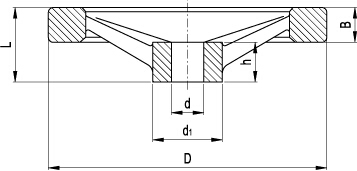

D |
L |
B |
d1 |
d H7 |
h |
g |
|
125 |
33 |
15 |
31 |
12 |
18 |
316 |
|
|
125 |
33 |
15 |
31 |
12 |
18 |
313 |
|
|
140 |
36 |
16.5 |
36 |
14 |
19 |
408 |
|
|
140 |
36 |
16.5 |
36 |
14 |
19 |
404 |
|
|
160 |
39 |
18 |
36 |
14 |
20 |
540 |
|
|
160 |
39 |
18 |
36 |
14 |
20 |
536 |
|
|
200 |
45 |
20.5 |
42 |
18 |
24 |
911 |
|
|
200 |
45 |
20.5 |
42 |
18 |
24 |
906 |
|
|
250 |
51 |
23 |
48 |
22 |
28 |
1503 |
|
|
250 |
51 |
23 |
48 |
22 |
28 |
1498 |
|
Technical information
黑色环氧树脂涂层铸铝，车削处理边缘。
- B型：轮毂，带符合H7规定公差的普通孔
- K型：轮毂，带装配有键槽的标准H7铰孔，
符合DIN 6885/1 P9 规定的公差（参见第A17页）。
可用埋头螺钉将GN324型轮辐手轮固定安装在轴上，参见技术说明.。
GN 184型轴向定位垫圈（参见第631页）。
轴向和径向振摆低于IT 12。
