GN 923-A
实心手轮
|
标准件 |

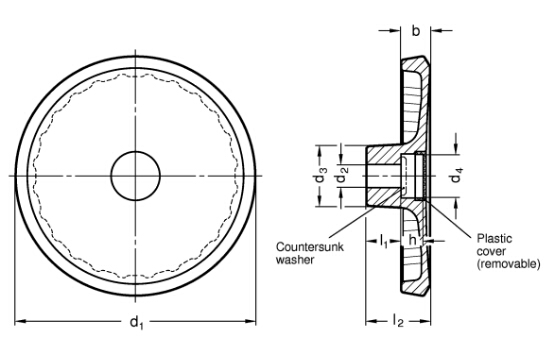

主尺寸 |
安装孔 |
推荐垫圈 |
重量 |
||||||
|
说明 |
d1 |
d3 |
d4 |
b |
h |
l2 ≈ |
d2 H7 |
l1 |
g |
|
|
80 |
26 |
17 |
13 |
7 |
26 |
10 |
16 |
GN 184-16 |
101 |
|
|
80 |
26 |
17 |
13 |
7 |
26 |
10 |
16 |
GN 184-16 |
99 |
|
|
80 |
26 |
17 |
13 |
7 |
26 |
12 |
16 |
GN 184-16 |
100 |
|
|
80 |
26 |
17 |
13 |
7 |
26 |
12 |
16 |
GN-184-16 |
98 |
|
|
100 |
28 |
12 |
14 |
9.5 |
30 |
10 |
17 |
GN 184-20 |
160 |
|
|
100 |
28 |
22 |
14 |
9.5 |
30 |
10 |
17 |
GN 184-20 |
152 |
|
|
100 |
28 |
22 |
14 |
9.5 |
30 |
12 |
17 |
GN 184-20 |
150 |
|
|
100 |
28 |
22 |
14 |
9.5 |
30 |
12 |
17 |
GN 184-20 |
140 |
|
|
125 |
31 |
22 |
15 |
11 |
33 |
12 |
18 |
GN 184-20 |
260 |
|
|
125 |
31 |
22 |
15 |
11 |
33 |
12 |
18 |
GN-184-20 |
255 |
|
|
125 |
31 |
22 |
15 |
11 |
33 |
14 |
18 |
GN 184-20 |
260 |
|
|
125 |
33 |
15 |
11 |
31 |
22 |
14 |
18 |
GN-184-20 |
340 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
14 |
19 |
GN 184-25 |
350 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
14 |
19 |
GN-184-25 |
338 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
16 |
19 |
GN 184-25 |
350 |
|
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
16 |
19 |
GN 184-25 |
338 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
14 |
20 |
GN 184-25 |
450 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
14 |
20 |
GN-184-25 |
440 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
16 |
20 |
GN 184-25 |
450 |
|
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
16 |
20 |
GN 184-25 |
440 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45 |
18 |
24 |
GN 184-32 |
780 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45 |
18 |
24 |
GN 184-32 |
770 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45 |
20 |
24 |
GN 184-32 |
775 |
|
|
200 |
42 |
36 |
20.5 |
16 |
45 |
20 |
24 |
GN 184-32 |
765 |
|
Technical information
材料
压铸铝，切削轮毂，车削轮缘。
颜色
- SW型：塑料涂层，黑色RAL 9005，纹理饰面。
- SR型：塑料涂层，银色RAL 9006，纹理饰面。
安装
- B型：轮毂带H7公差光孔。
- K型：轮毂带H7公差铰孔和键槽，符合DIN 6885/1 P9(参见038产品目录，A17页)规定的公差。
可用平头螺钉将GN 923手轮固定安装至轴上，参见技术参数部分(参见038产品目录，A18页)。
塑料罩盖
聚酰胺基 (PA) 高科技聚合体，浅灰色，压入式装配。
可按需提供以下附件
GN 184轴向定位垫圈(参见038产品目录，第631页)。
特征及应用
GN 923-A实心手轮设计先进、新颖。
可拆卸塑料盖可保护紧固部件（如螺钉、埋头垫圈）及轴端。
技术参数
轴向和径向振摆低于0.4。
