GN 322.7

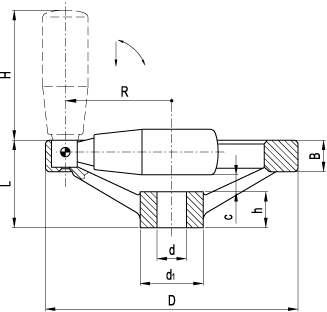

带安全折叠手柄的轮辐手轮
|
标准件 |
主尺寸 |
孔径 |
手柄 |
重量 |
|||||||
|
说明 |
D |
L |
B |
d1 |
c |
d H7 |
h |
H |
Ø |
R |
g |
|
125 |
44 |
24.5 |
31 |
7.5 |
12 |
18 |
65 |
23 |
50 |
456 |
|
|
125 |
44 |
24.5 |
31 |
7.5 |
12 |
18 |
65 |
23 |
50 |
454 |
|
|
140 |
45.5 |
24.5 |
36 |
7 |
14 |
19 |
65 |
23 |
57.5 |
540 |
|
|
140 |
45.5 |
24.5 |
36 |
7 |
14 |
19 |
65 |
23 |
57.5 |
538 |
|
|
160 |
47 |
25 |
36 |
7.5 |
14 |
20 |
80 |
26 |
67.5 |
671 |
|
|
160 |
47 |
25 |
36 |
7.5 |
14 |
20 |
80 |
26 |
67.5 |
669 |
|
|
160 |
47 |
25 |
36 |
7.5 |
16 |
20 |
80 |
26 |
67.5 |
667 |
|
|
160 |
47 |
25 |
36 |
7.5 |
16 |
20 |
80 |
26 |
67.5 |
665 |
|
|
200 |
52.5 |
25 |
42 |
8.5 |
18 |
24 |
80 |
26 |
84 |
952 |
|
|
200 |
52.5 |
25 |
42 |
8.5 |
18 |
24 |
80 |
26 |
84 |
949 |
|
|
200 |
52.5 |
25 |
42 |
8.5 |
20 |
24 |
80 |
26 |
84 |
947 |
|
|
200 |
52.5 |
25 |
42 |
8.5 |
20 |
24 |
80 |
26 |
84 |
944 |
|
|
250 |
61 |
26.5 |
48 |
13 |
22 |
28 |
80 |
26 |
111 |
1362 |
|
|
250 |
61 |
26.5 |
48 |
13 |
22 |
28 |
80 |
26 |
111 |
1358 |
|
Technical information
铸铝，精喷砂亚光饰面，车削处理和镜面光亮轮缘。
GN 598.7 型（第409页）（KU型）酚醛基（PF）热固性塑料，黑色。 耐溶剂、机油、油脂以及其它化学溶剂。
-B型：轮毂，带符合H7规定公差的普通孔。
-K型：轮毂，带装配有键槽的标准H7铰孔，符合DIN 6885/1 P9 规定的公差（参见第A17页）。
可用埋头螺钉将GN322.7型轮辐手轮固定安装在轴上，参见技术说明。
GN 184型轴向定位垫圈（参见第631页）。
轴向和径向振摆低于IT 12。
