VR.FP
轮辐手轮
ELESA 原创设计
|
标准件 |
主尺寸 |
孔尺寸 |
C # |
L # |
重量 |
||||||||||
|
代码 |
说明 |

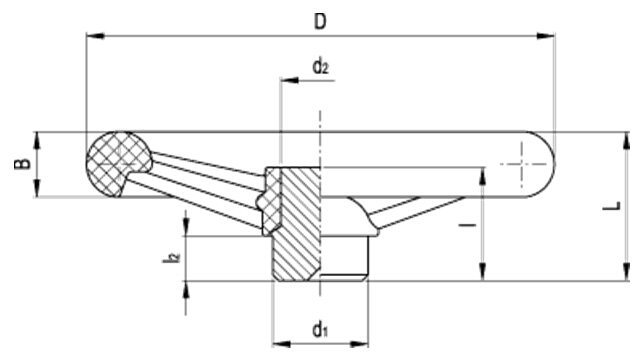

D |
L |
B |
d1 |
d2 |
l |
l2 |
d' |
d" |
t |
b |
[Nm] |
[J] |
g |
|
VR.100 FP |
98 |
40 |
14 |
24 |
20 |
36 |
12 |
16 |
13 |
15.3 |
5 |
67 |
5 |
175 |
|
|
VR.125 FP |
124 |
45 |
18 |
24 |
20 |
36 |
12 |
16 |
13 |
15.3 |
5 |
120 |
8 |
240 |
|
|
VR.140 FP |
139 |
47 |
20 |
32 |
24 |
38 |
15 |
20 |
16 |
18.3 |
5 |
165 |
12 |
390 |
|
|
VR.160 FP |
157 |
50 |
22 |
32 |
24 |
38 |
15 |
20 |
16 |
18.3 |
5 |
165 |
12 |
455 |
|
|
VR.180 FP |
180 |
56 |
24 |
40 |
31 |
43 |
15 |
26 |
22 |
24.8 |
6 |
280 |
15 |
700 |
|
|
VR.200 FP |
198 |
56 |
24 |
40 |
31 |
43 |
15 |
26 |
22 |
24.8 |
6 |
300 |
16 |
750 |
|
|
VR.250 FP |
247 |
66 |
30 |
49 |
38 |
44 |
15 |
34 |
27 |
30.3 |
8 |
405 |
19 |
1235 |
|
|
VR.300 FP |
288 |
78 |
32 |
58 |
47 |
56 |
18 |
42 |
34 |
37.3 |
10 |
800 |
33 |
2060 |
|
|
VR.375 FP |
375 |
108 |
40 |
58 |
58 |
77 |
26 |
45 |
40 |
43.3 |
12 |
1450 |
70 |
3900 |
|
Technical information
高强度加固酚醛基（PF）Duroplast热固性塑料。耐溶剂、机油、油脂以及其它化学溶剂。
黑色、光亮饰面。
黑色氧化涂层处理钢质轮毂，前端无涂层，并且未钻孔。

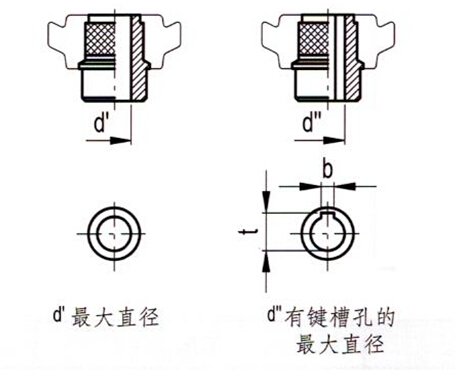

最大可孔尺寸d’和d”如下表所示。
GN 184型轴向定位垫圈（参见第631页）。
