GN 923-R

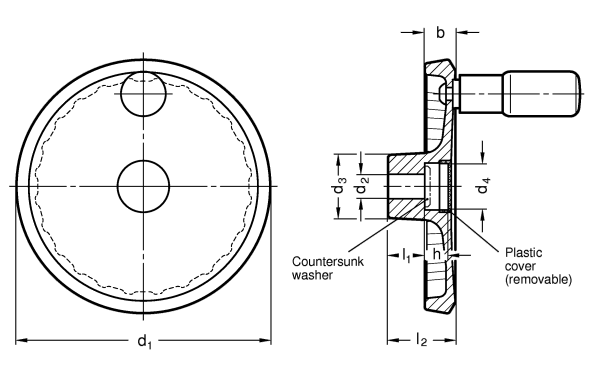

带旋转手柄的实心手轮
把自己 |
主尺寸 |
安装孔 |
手柄 |
推荐垫圈 |
重量 |
||||||
说明 |
d1 |
d3 |
d4 |
b |
h |
l2 ≈ |
d2 H7 |
l1 |
Ø |
g |
|
80 |
26 |
17 |
13 |
7 |
26 |
10 |
16 |
16 |
GN 184-16 |
120 |
|
80 |
26 |
17 |
13 |
7 |
26 |
10 |
16 |
16 |
GN 184-16 |
118 |
|
80 |
26 |
17 |
13 |
7 |
26 |
12 |
16 |
16 |
GN 184-16 |
118 |
|
80 |
26 |
17 |
13 |
7 |
26 |
12 |
16 |
16 |
GN 184-16 |
116 |
|
100 |
28 |
22 |
14 |
9.5 |
30 |
10 |
17 |
18 |
GN 184-20 |
200 |
|
100 |
28 |
22 |
14 |
9.5 |
30 |
10 |
17 |
18 |
GN 184-20 |
190 |
|
100 |
28 |
22 |
14 |
9.5 |
30 |
12 |
17 |
18 |
GN 184-20 |
190 |
|
100 |
28 |
22 |
14 |
9.5 |
30 |
12 |
17 |
18 |
GN 184-20 |
180 |
|
125 |
31 |
22 |
15 |
11 |
33 |
12 |
18 |
22 |
GN 184-20 |
340 |
|
125 |
31 |
22 |
15 |
11 |
33 |
12 |
18 |
22 |
GN 184-20 |
330 |
|
125 |
31 |
22 |
15 |
11 |
33 |
14 |
18 |
22 |
GN 184-20 |
250 |
|
125 |
31 |
22 |
15 |
11 |
33 |
14 |
18 |
22 |
GN 184-20 |
330 |
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
14 |
19 |
24 |
GN 184-25 |
420 |
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
14 |
19 |
24 |
GN 184-25 |
410 |
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
16 |
19 |
24 |
GN 184-25 |
420 |
|
140 |
36 |
28.5 |
16.5 |
13 |
36 |
16 |
19 |
24 |
GN 184-25 |
410 |
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
14 |
20 |
24 |
GN 184-25 |
560 |
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
14 |
20 |
24 |
GN 184-25 |
550 |
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
16 |
20 |
24 |
GN 184-25 |
560 |
|
160 |
36 |
28.5 |
18 |
14.5 |
39 |
16 |
20 |
24 |
GN 184-25 |
550 |
|
200 |
42 |
36 |
20.5 |
16 |
45 |
18 |
24 |
25 |
GN 184-32 |
880 |
|
200 |
42 |
36 |
20.5 |
16 |
45 |
18 |
24 |
25 |
GN 184-32 |
870 |
|
200 |
42 |
36 |
20.5 |
16 |
45 |
20 |
24 |
25 |
GN 184-32 |
880 |
|
200 |
42 |
36 |
20.5 |
16 |
45 |
20 |
24 |
25 |
GN 184-32 |
870 |
Technical information
材料
压铸铝,切削轮毂,车削轮缘。
颜色
- SW型:塑料涂层,黑色RAL 9005,纹理饰面。
- SR型:塑料涂层,银色RAL 9006,纹理饰面。
安装
- B型:轮毂带H7公差光孔。
- K型:轮毂带H7公差铰孔和键槽,符合DIN 6885/1 P9(参见038产品目录,A17页)规定的公差。
可用平头螺钉将GN 923手轮固定安装至轴上,参见技术参数部分(参见038产品目录,A18页)。
塑料罩盖
聚酰胺基 (PA) 高科技聚合体,浅灰色,压入式装配。
旋转手柄
GN 798旋转手柄由聚酰胺基(PA)高科技聚合体制成,黑色,亚光饰面。耐溶剂、油、油脂以及其它化学溶剂。手柄的双径体特殊设计使操作者在转动手轮时,可安全握紧,符合人体工程学要求。
可按需提供以下附件
GN 184轴向定位垫圈(参见038产品目录,第631页)。
特征及应用
GN 923实心手轮设计先进、新颖。
可拆卸塑料盖可保护紧固部件(如螺钉、埋头垫圈)及轴端。
技术参数
轴向和径向振摆低于0.4。
