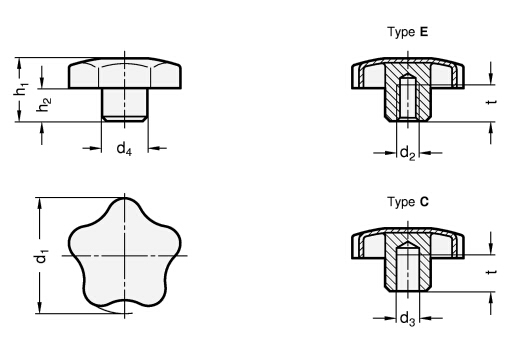

GN 5334
凸轮式旋钮
|
标准件 |
主尺寸 |
安装孔 |
重量 |
|||||
|
说明 |
d1 |
d4 |
h1 ˜ |
h2 ˜ |
d2 |
d3 |
tmin. |
g |
|
40 |
14 |
24 |
12 |
- |
B8 |
15 |
36 |
|
|
40 |
14 |
24 |
12 |
M8 |
- |
15 |
37 |
|
|
50 |
18 |
30 |
16.5 |
- |
B10 |
18 |
63 |
|
|
50 |
18 |
30 |
16.5 |
M10 |
- |
18 |
65 |
|
|
60 |
20 |
37.5 |
20 |
- |
B12 |
22 |
105 |
|
|
60 |
20 |
37.5 |
20 |
M12 |
- |
22 |
107 |
|
Technical information
AISI304喷砂不锈钢，亚光饰面。
- C型：带对焊轮毂及标准H7铰制盲孔。
- E型：带对焊轮毂及螺纹孔。
用埋头螺钉在轴上安装GN 5334，请参见技术说明。
AISI304不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的旋钮。
