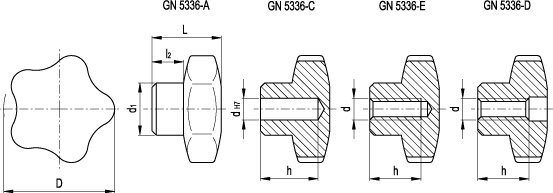

GN 5336
凸轮式旋钮
|
标准件 |
主尺寸 |
安装孔 |
重量 |
|||||
|
说明 |
D |
L -1 |
d1 -0.5 |
l2 |
d H7 |
d |
h |
g |
|
40 |
26 |
14 |
12.5 |
- |
- |
- |
31 |
|
|
40 |
25 |
14 |
12.5 |
8 |
- |
15 |
28 |
|
|
40 |
25 |
14 |
12.5 |
- |
M6 |
15 |
30 |
|
|
40 |
25 |
14 |
12.5 |
- |
M8 |
15 |
29 |
|
|
40 |
25 |
14 |
12.5 |
- |
M8 |
15 |
28 |
|
|
50 |
33 |
19 |
16 |
- |
- |
- |
57 |
|
|
50 |
32 |
19 |
16 |
10 |
- |
18 |
53 |
|
|
50 |
32 |
19 |
16 |
- |
M8 |
18 |
56 |
|
|
50 |
32 |
19 |
16 |
- |
M10 |
20 |
54 |
|
|
50 |
32 |
19 |
16 |
- |
M10 |
18 |
54 |
|
|
60 |
41 |
21 |
20 |
- |
- |
- |
101 |
|
|
60 |
40 |
21 |
20 |
12 |
- |
22 |
92 |
|
|
60 |
40 |
21 |
20 |
- |
M10 |
22 |
91 |
|
|
60 |
40 |
21 |
20 |
- |
M12 |
26 |
90 |
|
|
60 |
40 |
21 |
20 |
- |
M12 |
22 |
88 |
|
|
70 |
47 |
26 |
23 |
- |
- |
- |
163 |
|
|
70 |
46 |
26 |
23 |
16 |
- |
28 |
142 |
|
|
70 |
46 |
26 |
23 |
- |
M12 |
28 |
153 |
|
|
70 |
46 |
26 |
23 |
- |
M16 |
32 |
174 |
|
|
70 |
46 |
26 |
23 |
- |
M16 |
28 |
142 |
|
Technical information
铸铝

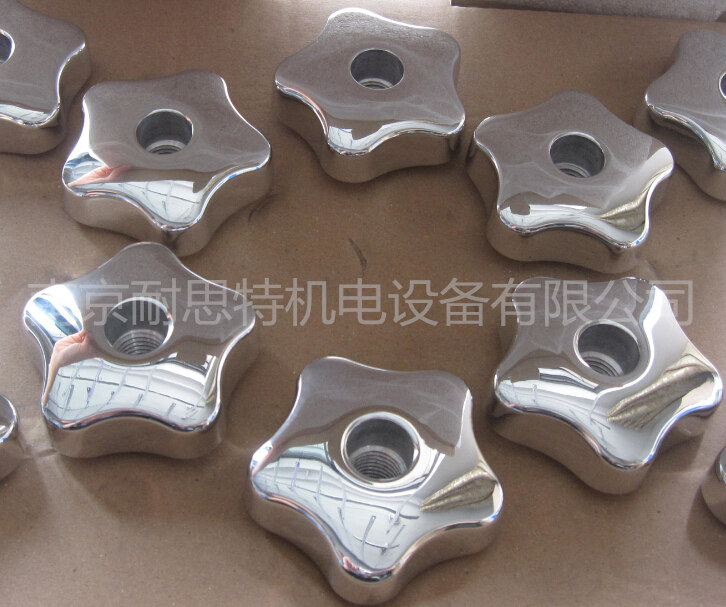

- PL型：带去毛刺镜面光亮饰面。
- MT型：带喷砂亚光饰面。

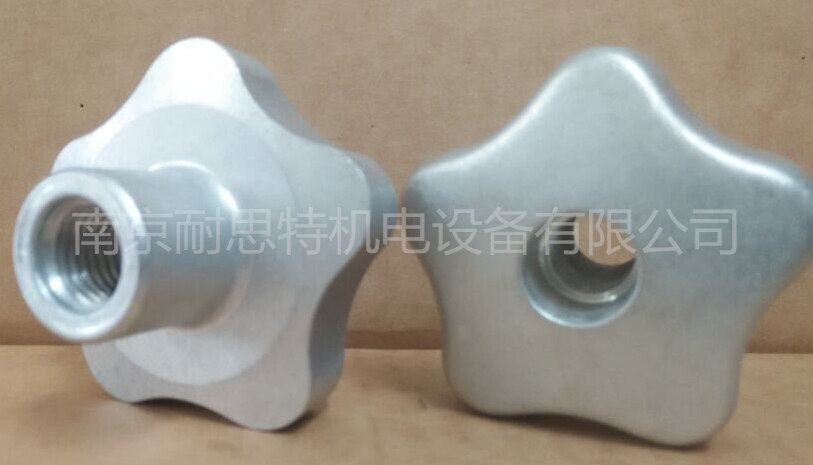

-A型：轮毂，未钻孔，亚光饰面。
-C型：轮毂，带标准H7铰制盲孔。
-E型：轮毂，带螺纹孔。
-D型：轮毂，带螺纹孔。
用埋头螺钉在轴上安装GN 5336，请参见技术说明。
