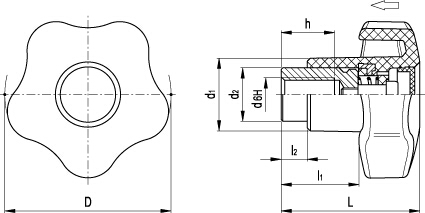

VCTS-Z-SST
可调式凸轮旋钮(需按动)
ELESA 原创设计
标准件 |
主尺寸 |
安装孔 |
齿数 |
重量 |
|||||||
代码 |
说明 |
D |
L |
d1 |
d2 |
l1 |
l2 |
d |
h |
z |
g |
VCTS-Z-40-SST-M6 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M6 |
10 |
24 |
36 |
|
VCTS-Z-40-SST-M8 |
40 |
37 |
18 |
13.5 |
22 |
7 |
M8 |
10 |
24 |
34 |
|
VCTS-Z-50-SST-M8 |
50 |
42 |
22 |
16 |
23 |
8 |
M8 |
14 |
26 |
54 |
|
VCTS-Z-50-SST-M10 |
50 |
42 |
22 |
16 |
23 |
8 |
M10 |
14 |
26 |
52 |
Technical information
玻璃纤维加固聚酰胺基(PA)高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。用于连接金属紧固元件的内置锌合金齿状插入件。
黑色、亚光饰面。
黑色高科技聚合体中心帽。如订货数量充足,可根据要求提供
黄色RAL 1021(安全)或其它颜色或定制图形符号、标记或文字。
AISI303不锈钢,带螺纹孔、连接内置锌合金插入件用有齿元件、不锈钢固定螺钉及AISI 302不锈钢复位弹簧。
特别适用于要求旋钮自由旋转的场合,以防止意外松动情况的偶然发生。
AISI303不锈钢具有高耐腐蚀性,由该材料制成的凸轮式旋钮可用于受特殊的卫生、气候和环境条件下限制或法律强制要求,须使用耐腐蚀材料的机械和设备。
按下旋钮使有齿元件啮合,并转动。
拧松旋钮,通过弹簧松开啮合,以使旋钮回到无动作位置。
该旋钮的特殊设计符合人体工程学的严格要求:五个耳垂式凸瓣、混合半径、比例恰当的边缘高度,使操作者能够自然、安全及舒适地握紧旋钮。
